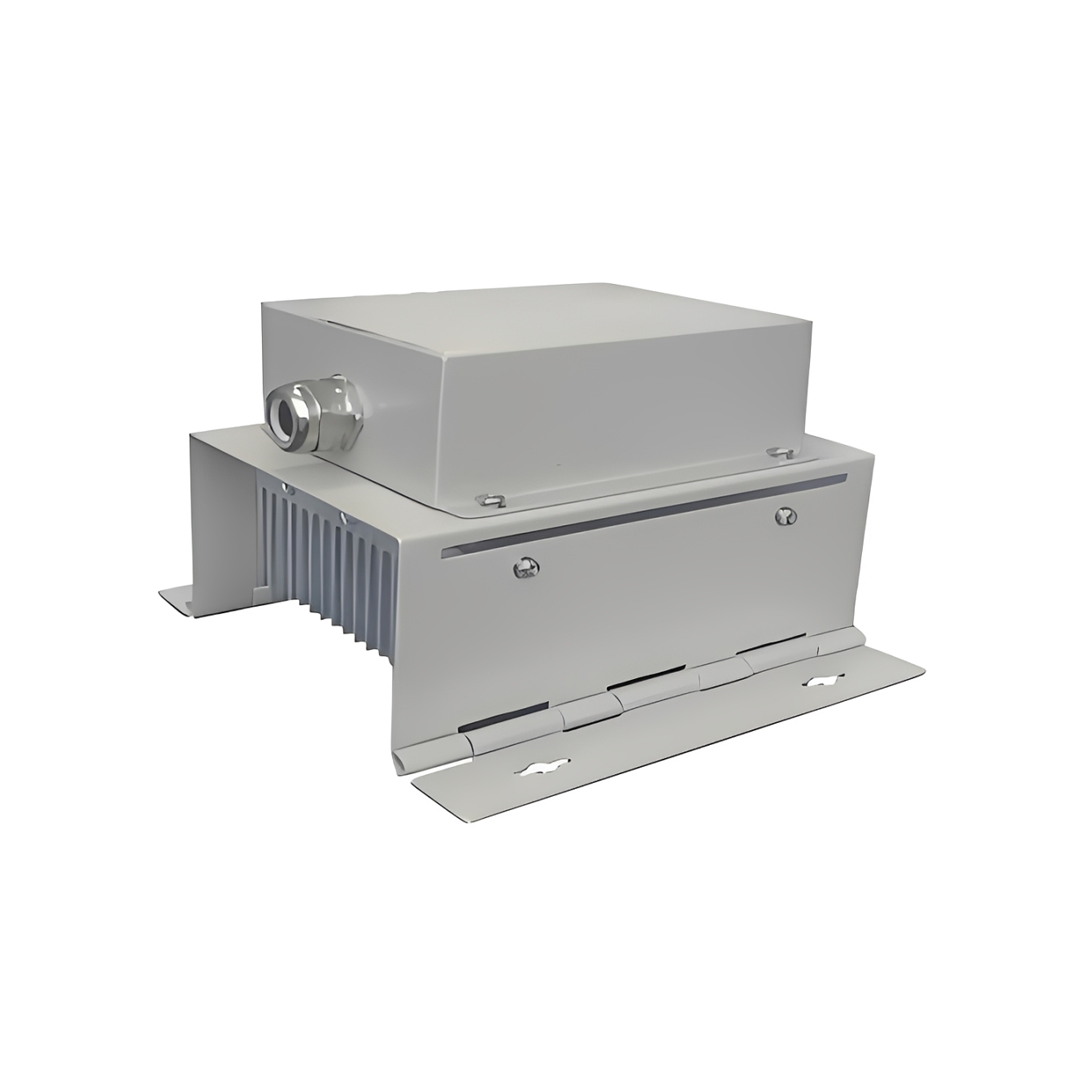

变频器尖峰电压吸收器(HVT-A4)
变频器驱动电机的电压是脉冲波形(PWM波形),这种波形包含了丰富的高频成分。当变频器与电机之间的连接线超过30米时,高频驱动电压脉冲会对电机产生很多不良影响,其中主要包括:电机轴承寿命缩短,电机定子绕组绝缘击穿等。例如,对于额定电压380V的变频器,脉冲电压的尖峰幅度可超过1200V,这种尖峰电压每秒钟对电机冲击上千次,很快就导致电机定子绕组的损坏。此外,变频器的输出脉冲电压还会在电机的轴承中产生轴承电流,轴承中长时间流过轴承电流,会造成电机轴承的损坏。
详情

  产品概述

变频器驱动电机的电压是脉冲波形(PWM波形),这种波形包含了丰富的高频成分。当变频器与电机之间的连接线超过30米时,高频驱动电压脉冲会对电机产生很多不良影响,其中主要包括:电机轴承寿命缩短,电机定子绕组绝缘击穿等。例如,对于额定电压380V的变频器,脉冲电压的尖峰幅度可超过1200V,这种尖峰电压每秒钟对电机冲击上千次,很快就导致电机定子绕组的损坏。此外,变频器的输出脉冲电压还会在电机的轴承中产生轴承电流,轴承中长时间流过轴承电流,会造成电机轴承的损坏。

■  产品应用

HVT尖峰电压吸收器是保护电机定子绕组绝缘和轴承的创新性产品。HVT并联安装在电机的电源输入端,能够有效吸收变频器在电机上产生的尖峰电压和轴承电流,提高电机的寿命。

      与传统的dv/dt滤波器或正弦波滤波器相比,HVT优点有:

  • 与电动机并联安装,简便易行
  • 没有电压降,不降低力矩,也不影响变频器对电机的控制
  • 体积小、重量轻,性价比高,特别是对于大功率电机,优势更加明显
  • 选用方便,与电机的转速和载波频率和电缆长度,自动调节吸收功率
  • 内置保险,故障时自动从系统中脱出,同时,面板上显示故障状态
  • 全密封设计,适应恶劣的工业现场环境

■  产品特点

  1. 解决变频器烧毁电机定子绕组;
  2. 实时检测尖峰电压,快速吸收尖峰;
  3. 智能控制能量吸收阀门,吸收能力强
  4. IGBT技术控制尖峰电压能量吸收,吸收尖峰电压
  5. 轴承电流吸收电路,提高轴承寿命
  6. 智能控制模块工作不用外接电源
  7. 工作状态面板显示,随时了解工作状态
  8. 与电机并联安装,接线简单

■    技术规格

尖峰电压吸收原理: 实时检测尖峰电压,将电能转变成热能,耗散到空间
轴承电流吸收方式: 高频共模电流旁路网络
额定电压: 变频器的额定工作电压为400VAC、690VAC
变频器载波频率: 小于12KHz
变频器功率: ≤1500KW
允许电机电缆长度: 300米
工作时壳体温度: 小于90℃,环境温度为50℃
绝缘电阻: >100MΩ
耐压: 导电部分与外壳承受2000VAC,时间1min,无击穿和闪络现象
工作环境: -10℃至+50℃,海拔<3000米,相对湿度95%

备注:如有超出上述参数,请与我公司联系。
