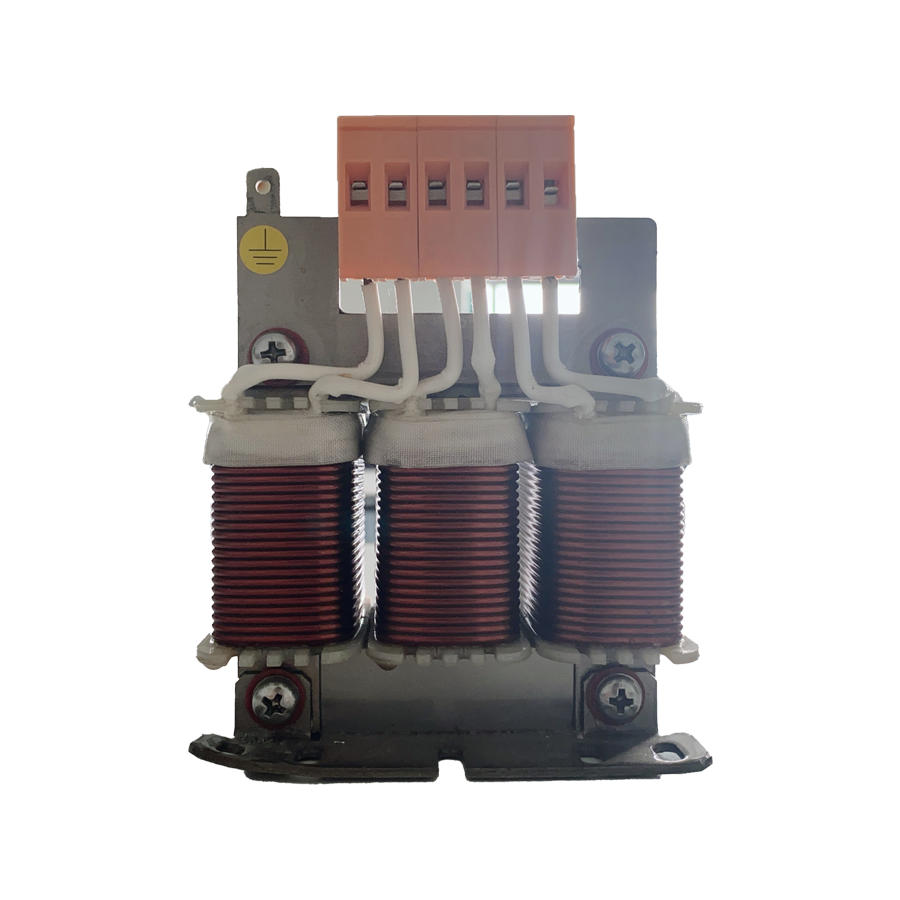

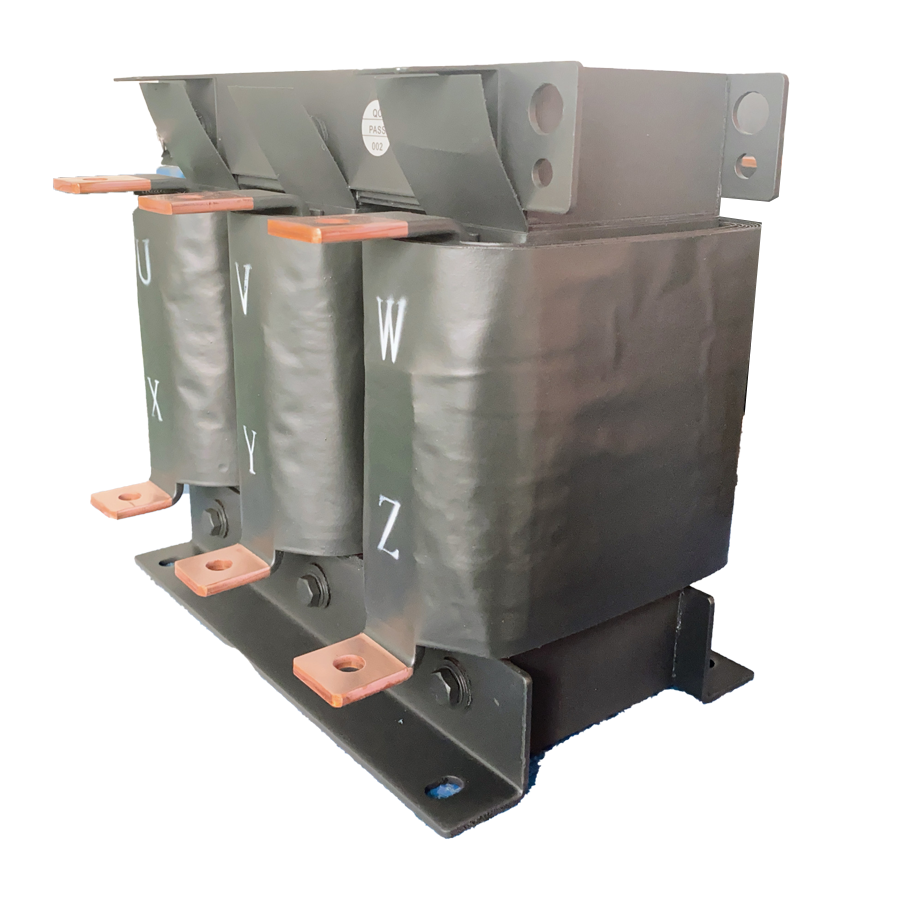

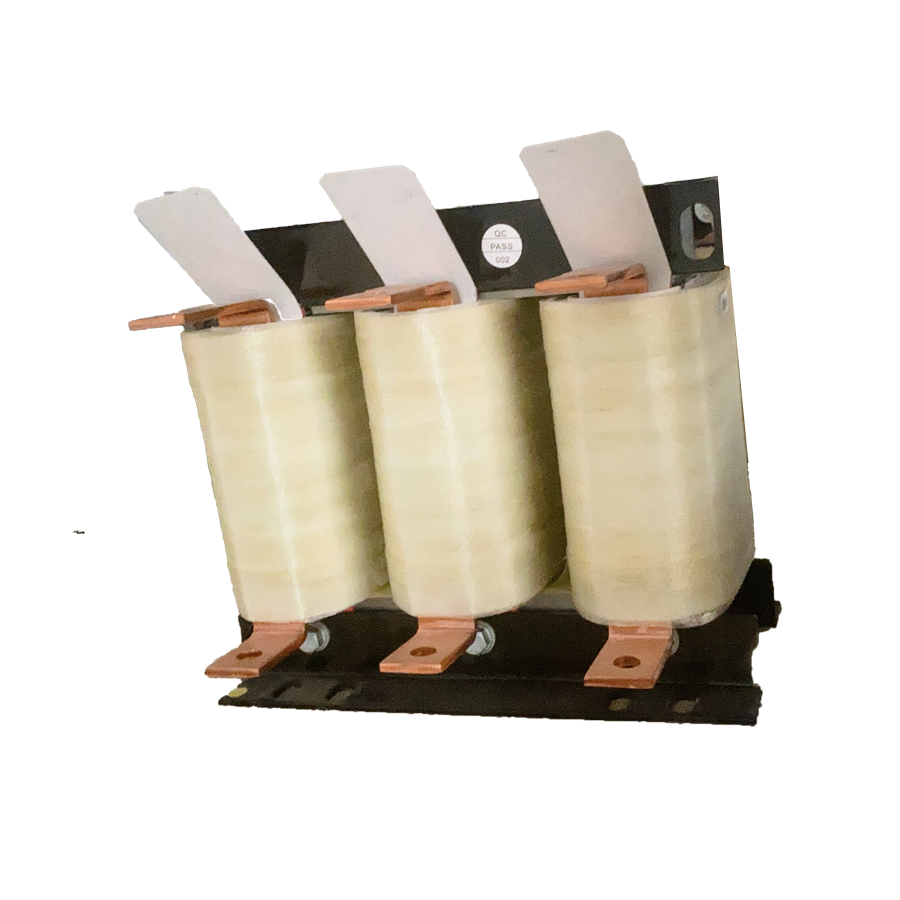

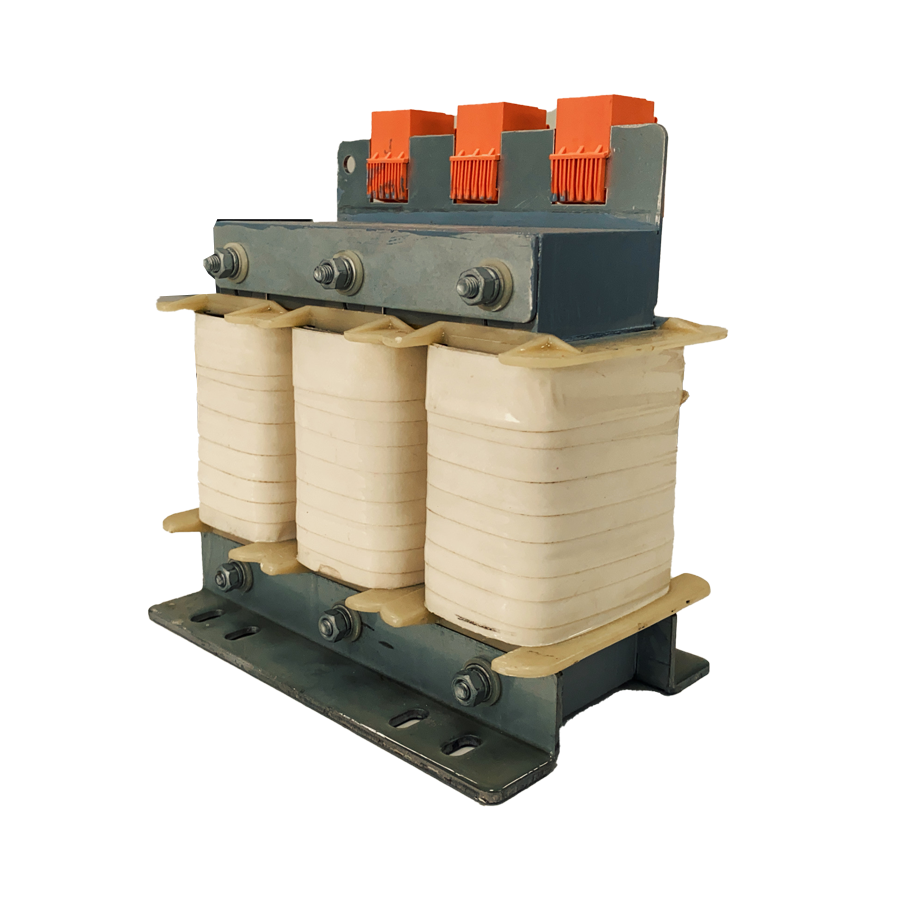

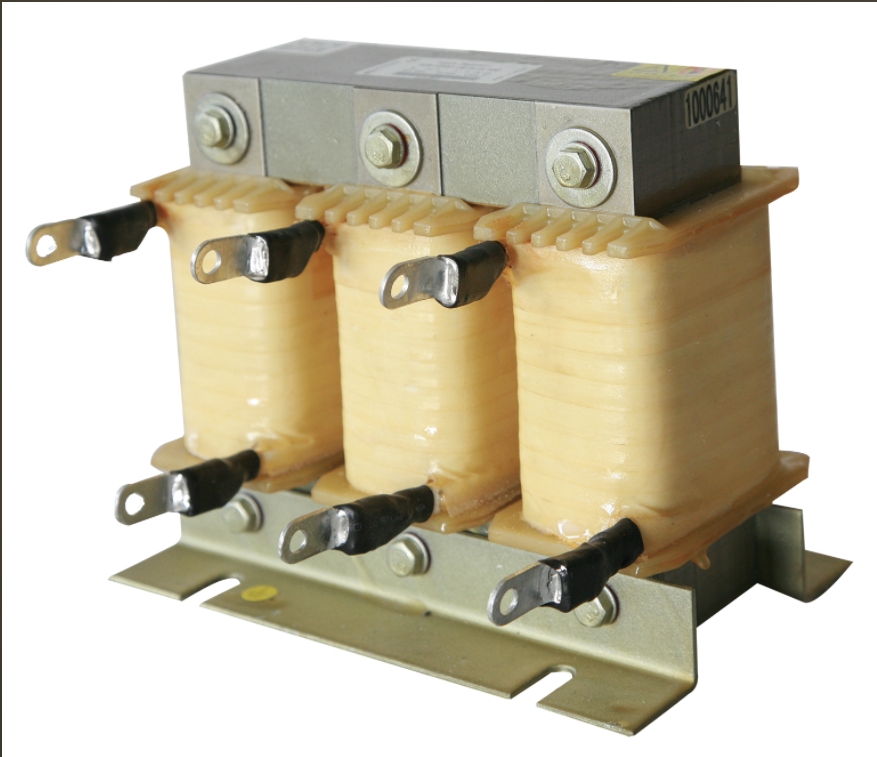

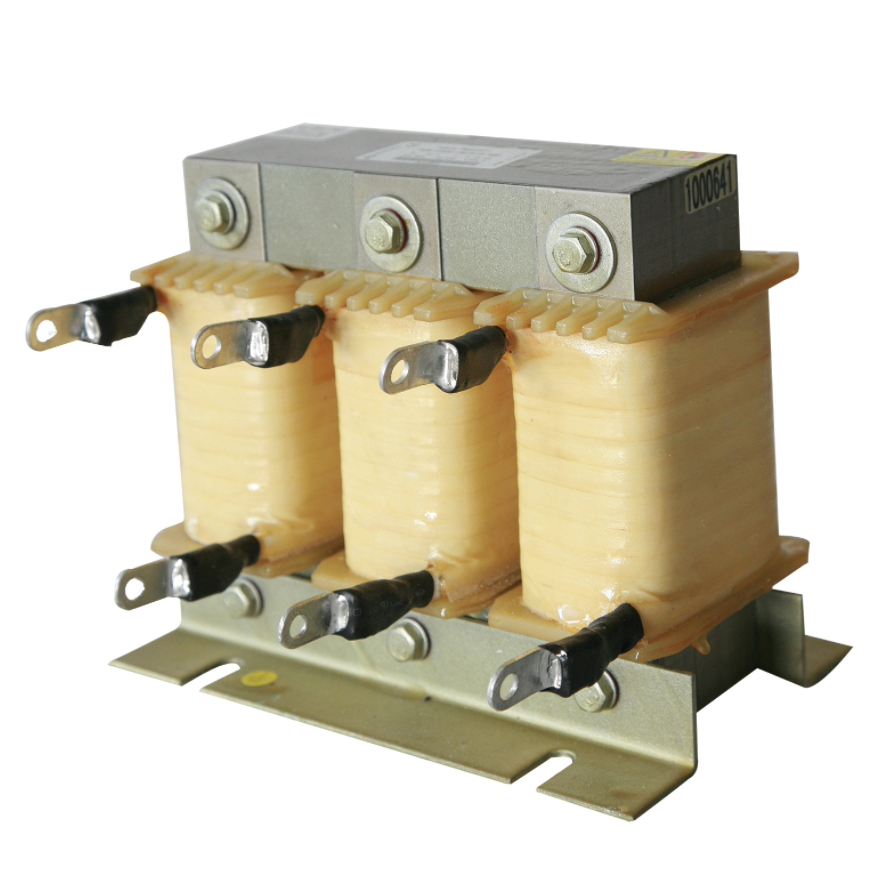

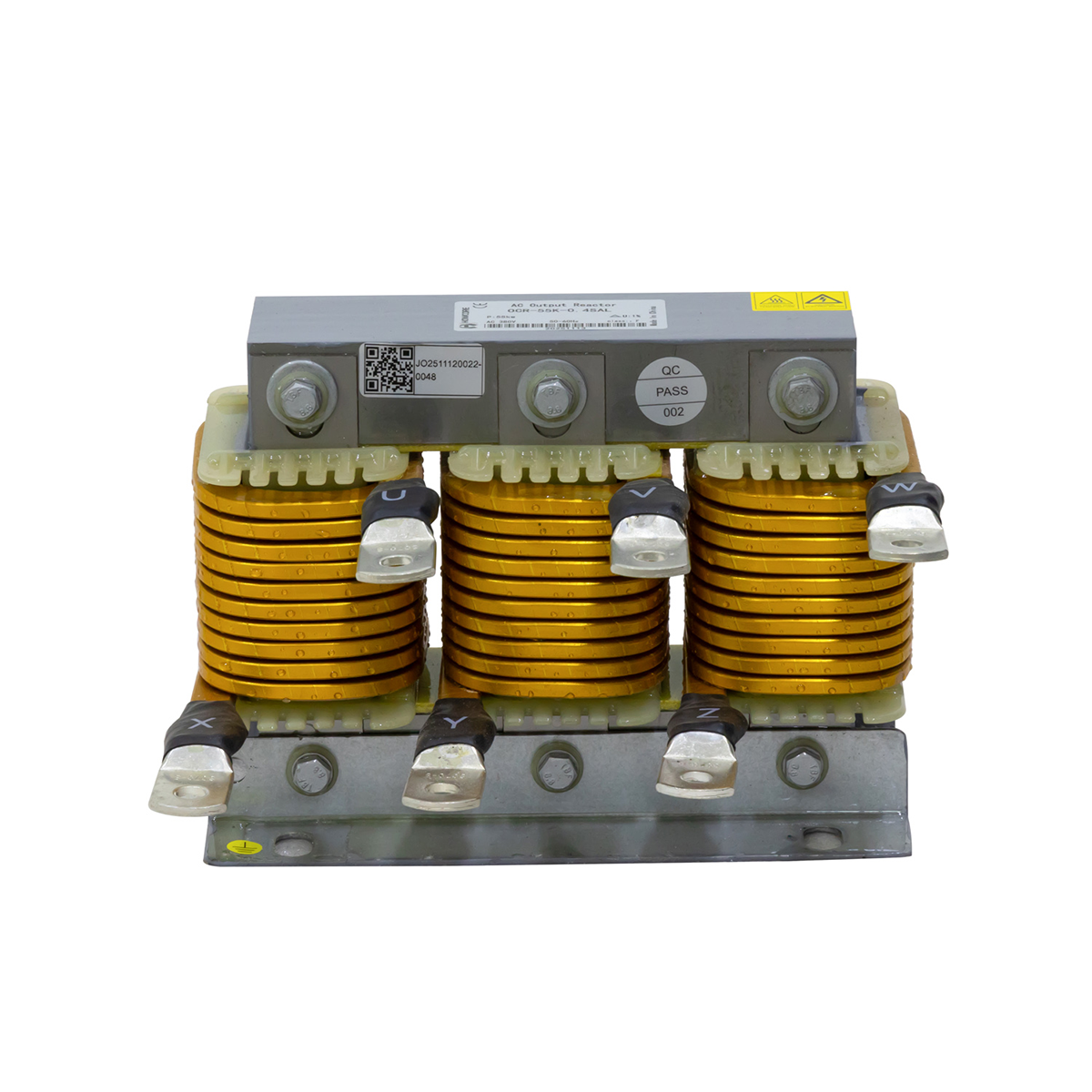

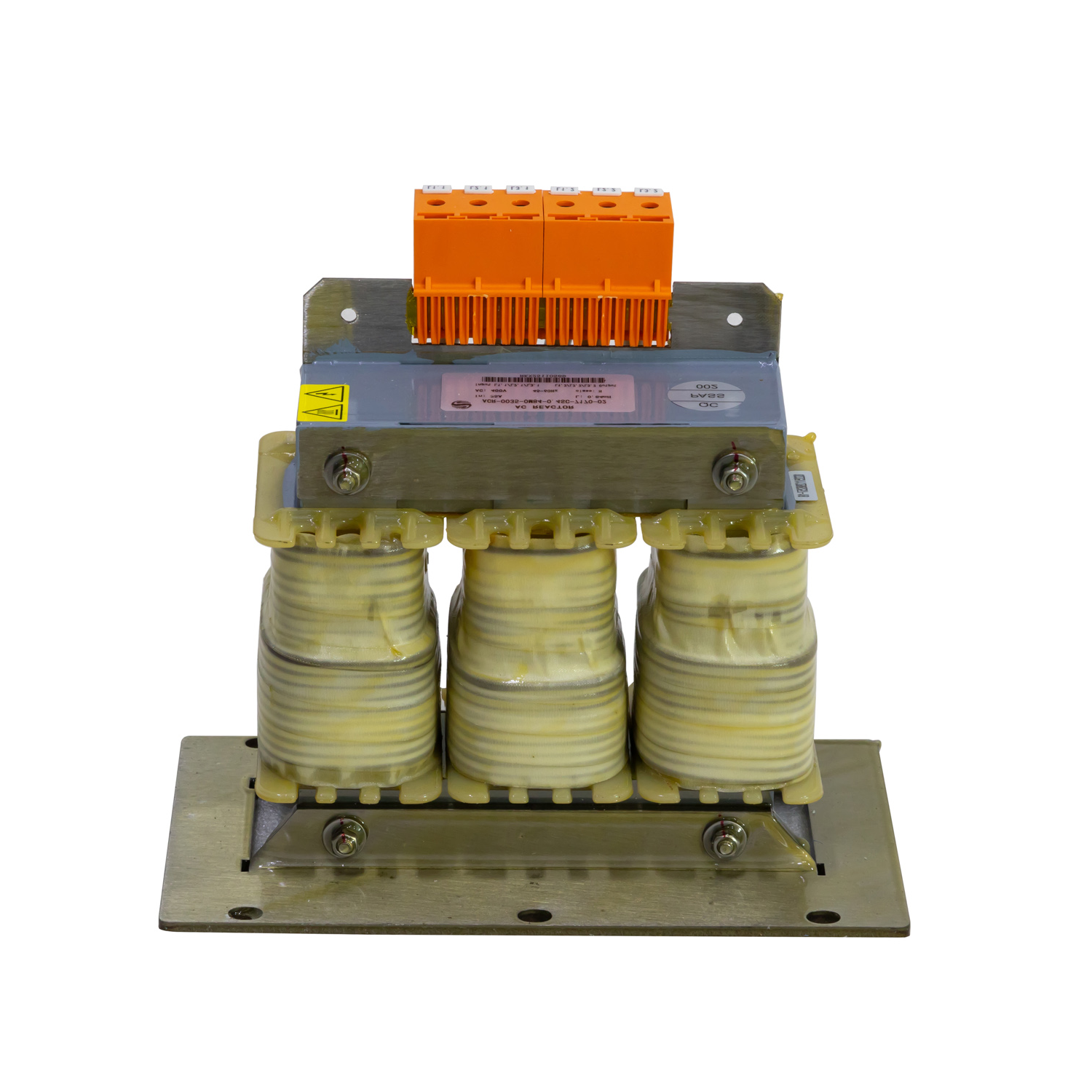

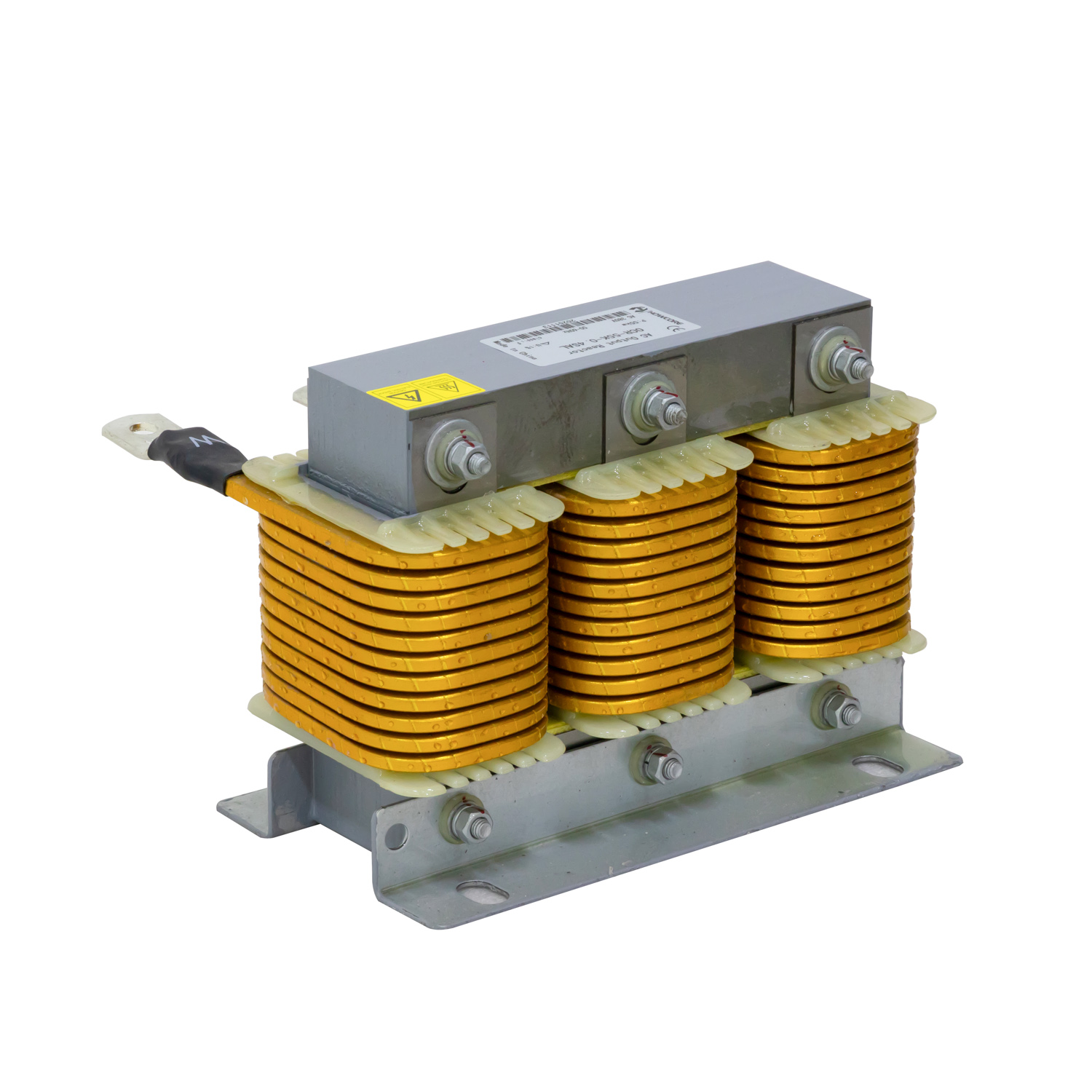

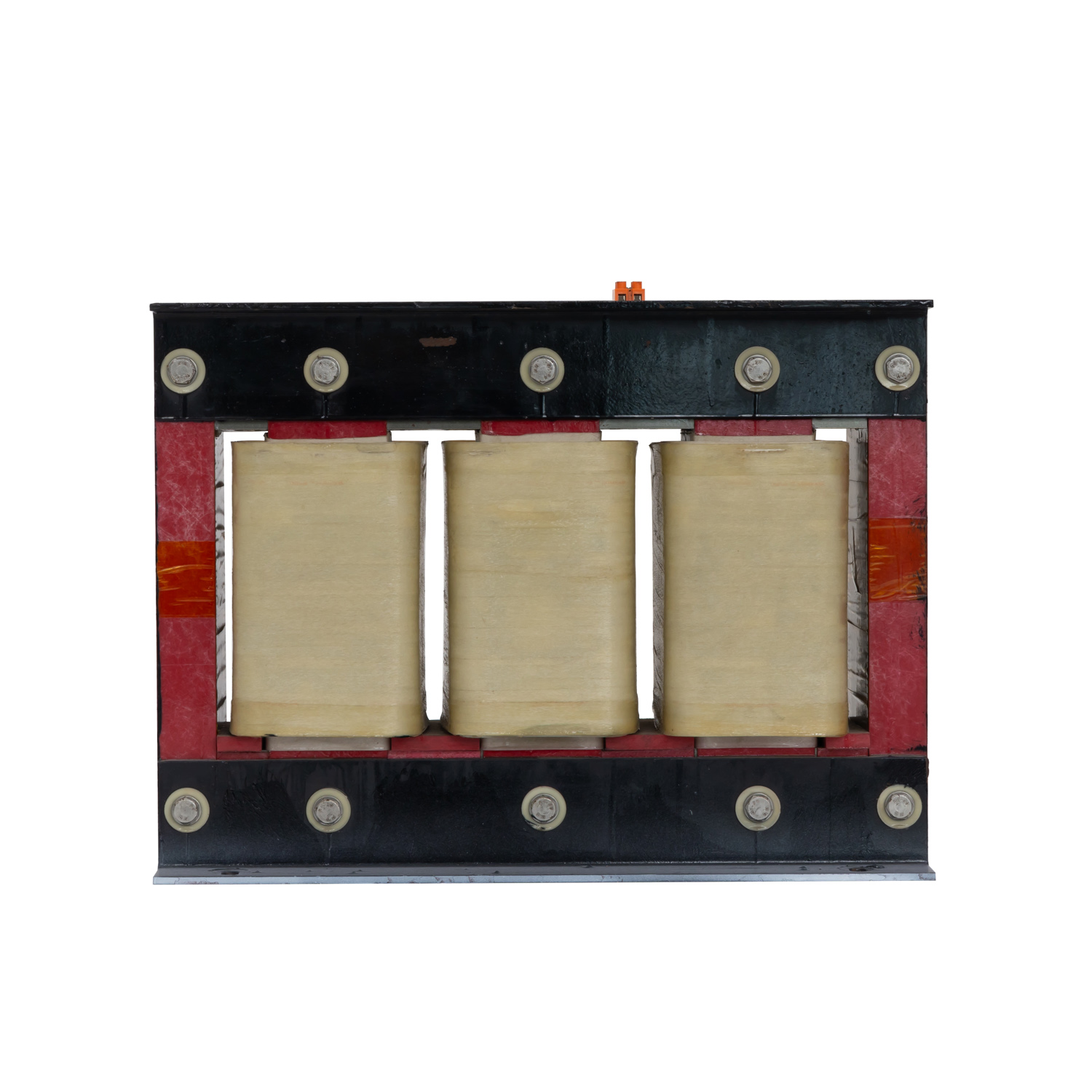

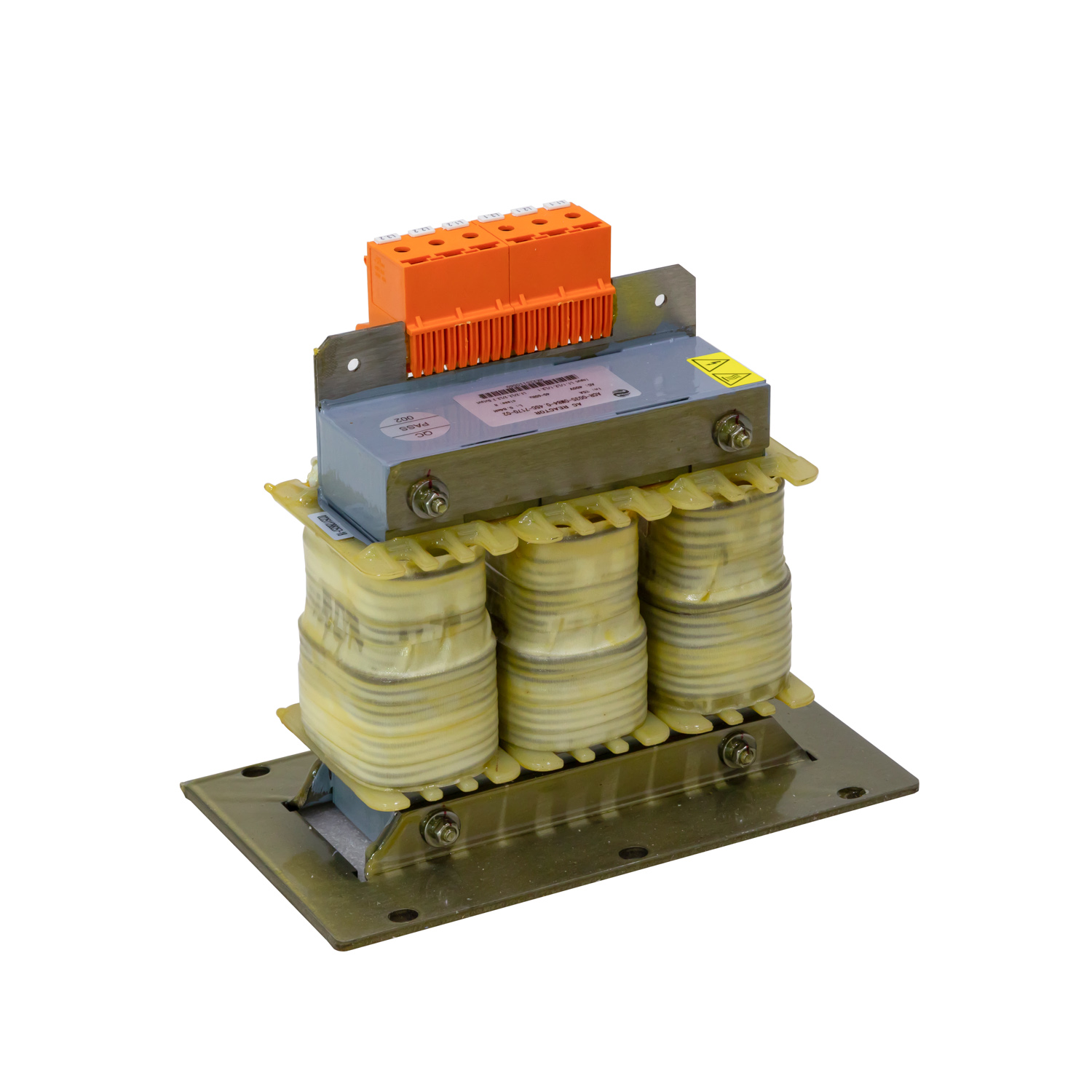

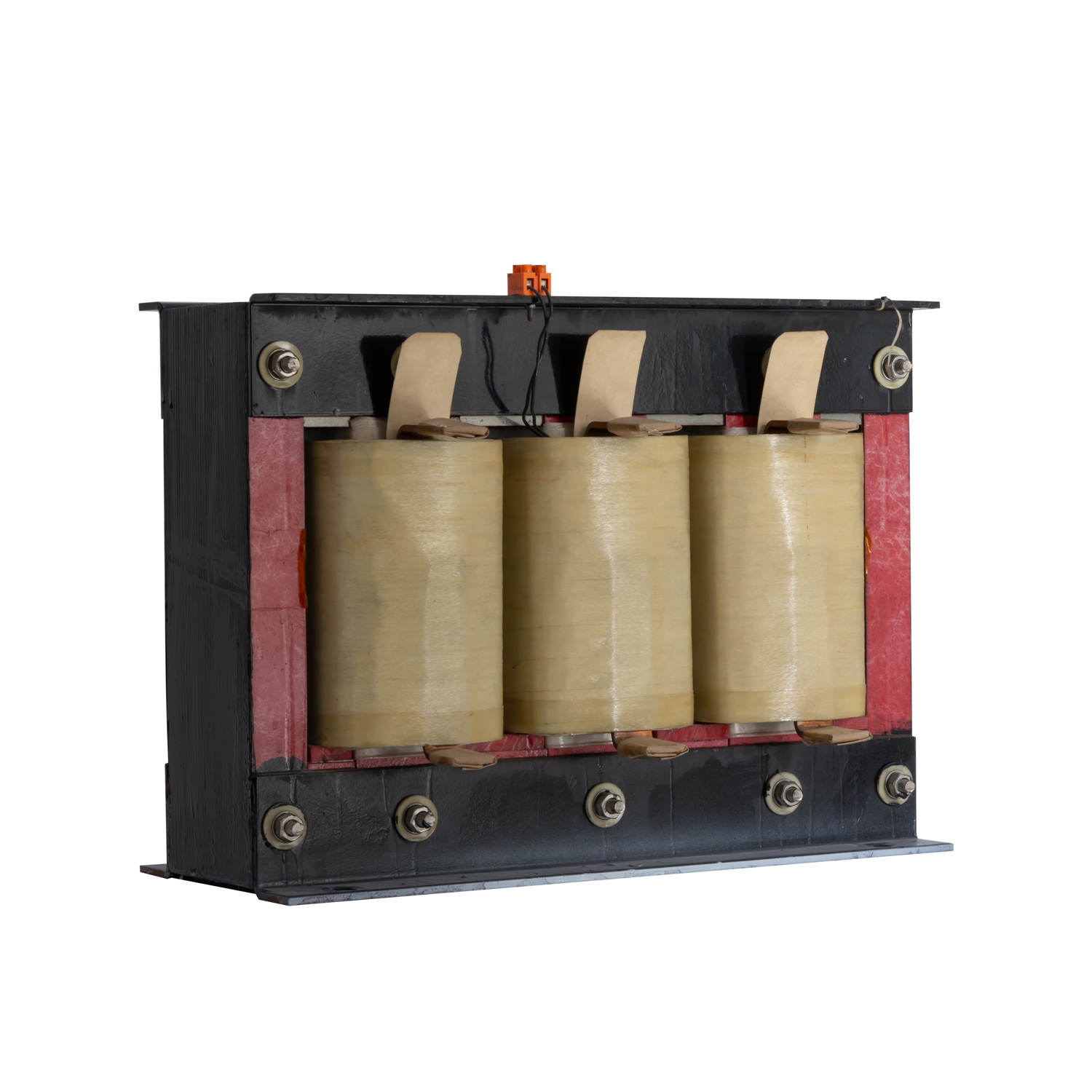

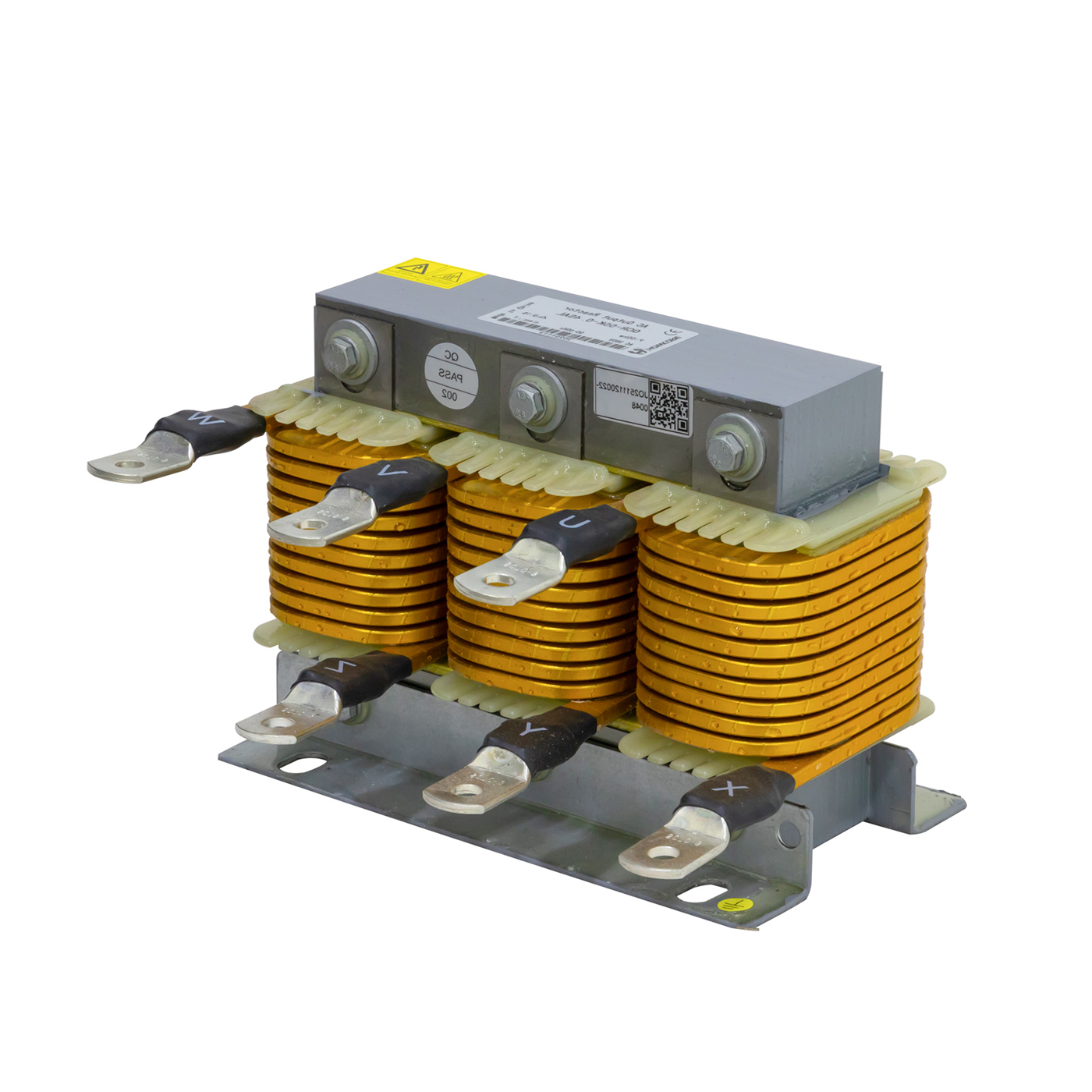

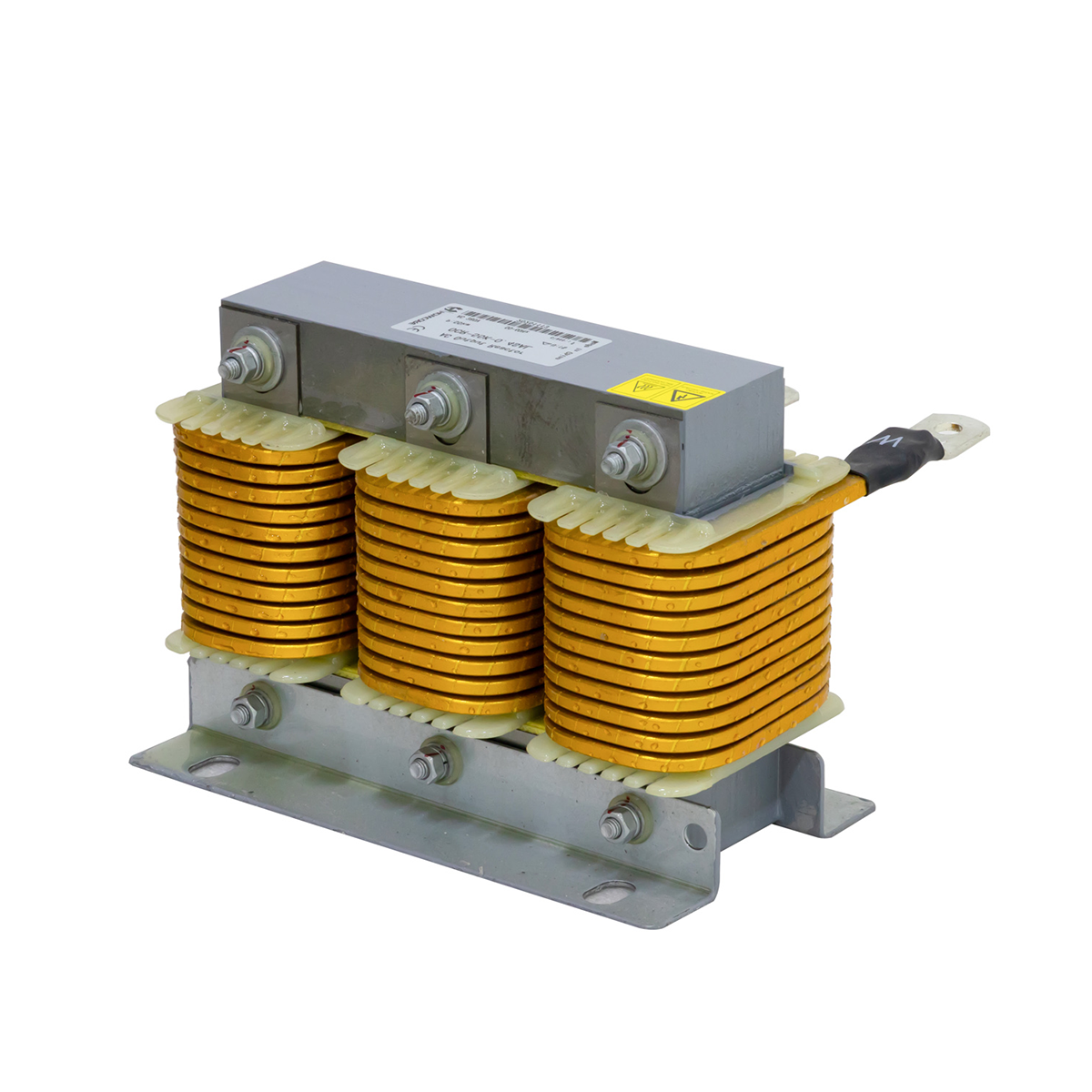

交流输入电抗器（ACR）

进线电抗器可被用于给线路电源提供改进的过载保护，并能减少变频器产生的电流谐波失真。提高输入电源的功率因素，减少高次谐波，抑制变频器在电源设备上的浪涌。

下载文件

详情

■ 产品概述

■ 产品应用

特别在下列环境下推荐使用进线电抗器：

几个变频器并联紧密联系
线路电源有来自其他设备的明显扰动（干扰，过电压）
线路电源各相之间存在电压不平衡，超过额定电压的1.8%
在同一线路上安装有大量的变频器
减小cos∮校正电容器上的过载，如果装置中含有一个功率系数校正设备

■ 技术规格

工作电压：220VAC-3300VAC
工作频率：50/60Hz.
工作电流：3A-1600A
绝缘等级：classF，H
防护等级：IP00-IP22
压降：＜4%大于此范围会引起转矩损失
最大电流：1.5×额定电流，持续60S
噪音：≤65dB
温升：≤85K
抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
绝缘电阻：1000VDC绝缘阻值≥100MΩ

■ 执行标准

IEC289:1987 Reactor
GB10229-88 Reactor
JB9644-1999 Reactor used for semiconductor electrical driving

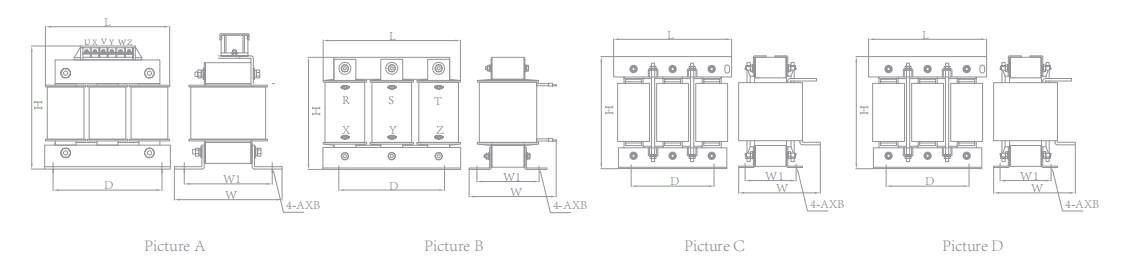

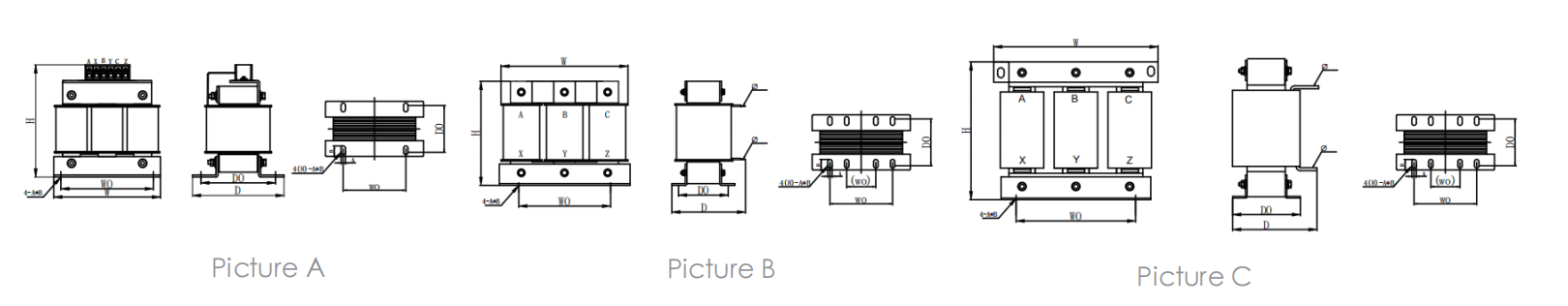

■ 产品尺寸图

■ 380V输入电抗器

电抗器型号	图号	适配功率（KW)	额定电流（A）	电感量（mH）	压降（%）	绝缘等级	尺寸 L±5	D	W	W1	H	A*B
ACR-0005-2M80-0.4SC	图A	1.5	5	2.8	2	F、H	115	90	95	70	135	6*11
ACR-0007-2M00-0.4SC	图A	2.2	7	2	2	F、H	115	90	95	70	135	6*11
ACR-0010-1M40-0.4SC	图A	3.7	10	1.4	2	F、H	115	90	95	70	135	6*11
ACR-0015-0M94-0.4SC	图A	5.5	15	0.94	2	F、H	115	90	95	70	135	6*11
ACR-0020-0M70-0.4SC	图A	7.5	20	0.7	2	F、H	155	90	95	70	135	6*11
ACR-0030-0M47-0.4SC	图B	11	30	0.47	2	F、H	155	95	130	63	135	6*15
ACR-0040-0M36-0.4SC	图B	15	40	0.36	2	F、H	155	95	140	76	135	6*15
ACR-0050-0M28-0.4SC	图B	18.5	50	0.28	2	F、H	155	95	140	76	135	6*15
ACR-0060-0M24-0.4SC	图B	22	60	0.24	2	F、H	195	120	150	72	165	8.5*20
ACR-0080-0M18-0.4SC	图B	30	80	0.18	2	F、H	195	120	150	92	165	8.5*20
ACR-0090-0M16-0.4SC	图B	37	90	0.156	2	F、H	195	120	150	92	165	8.5*20
ACR-0120-0M12-0.4SA	图C	45	120	0.117	2	F、H	230	150	170	83	220	11*18
ACR-0150-094U-0.4SA	图C	55	150	0.094	2	F、H	230	150	170	88	220	11*18
ACR-0200-070U-0.4SA	图C	75	200	0.07	2	F、H	250	182	175	98	230	11*18
ACR-0250-056U-0.4SA	图C	110	250	0.056	2	F、H	250	182	175	98	230	11*18
ACR-0290-048U-0.4SA	图C	132	290	0.048	2	F、H	290	214	200	102	250	11*18
ACR-0330-042U-0.4SA	图C	160	330	0.042	2	F、H	290	214	200	102	250	11*18
ACR-0390-036U-0.4SA	图C	185	390	0.036	2	F、H	290	214	205	107	250	11*18
ACR-0490-028U-0.4SA	图C	220	490	0.028	2	F、H	320	243	230	125	320	12*20
ACR-0600-024U-0.4SA	图C	280	600	0.024	2	F、H	320	243	250	140	320	12*20
ACR-0660-022U-0.4SA	图C	300	660	0.022	2	F、H	320	243	250	140	320	12*20
ACR-0800-17U5-0.4SA	图D	380	800	0.0175	2	F、H	365	260	280	135	390	15*25
ACR-1000-014U-0.4SA	图D	450	1000	0.014	2	F、H	365	260	280	140	390	15*25
ACR-1200-11U7-0.4SA	图D	550	1200	0.0117	2	F、H	395	260	340	160	390	15*25
ACR-1600-08U6-0.4SA	图D	630	1600	0.0086	2	F、H	395	260	340	160	435	15*25

■ 690V输入电抗器

电抗器型号	图号	适配功率（KW）	额定电流（A)	电感量（mH）	压降（%）	绝缘等级	尺寸 L±5	W	H	D	W1	A*B
ACR-0005-5M60-0.7SC	图A	3.7	5	5.6	2	F、H	155	80	180	95	61	6*15
ACR-0007-4M00-0.7SC	图A	5.5	7	4	2	F、H	155	80	180	95	61	6*15
ACR-0010-2M80-0.7SC	图A	7.5	10	2.8	2	F、H	155	80	200	95	63	6*15
ACR-0015-1M87-0.7SC	图A	11	15	1.87	2	F、H	155	80	200	95	63	6*15
ACR-0020-1M40-0.7SC	图B	15/18.5	20	1.4	2	F、H	155	130	135	95	76	6*15
ACR-0030-0M93-0.7SC	图B	22	30	0.93	2	F、H	195	130	165	120	72	8.5*20
ACR-0040-0M70-0.7SC	图B	30	40	0.7	2	F、H	195	130	165	120	72	8.5*20
ACR-0050-0M56-07SA	图B	37/45	50	0.56	2	F、H	195	150	165	120	92	8.5*20
ACR-0060-0M47-0.7SA	图B	55	60	0.47	2	F、H	195	150	165	120	92	8.5*20
ACR-0080-0M35-0.7SA	图C	75	80	0.35	2	F、H	195	170	165	120	112	8.5*20
ACR-0120-0M23-0.7SA	图C	110	120	0.23	2	F、H	250	190	230	182	113	11*18
ACR-0150-0M19-0.7SA	图C	132	150	0.19	2	F、H	290	210	250	214	107	11*18
ACR-0200-0M14-0.7SA	图C	160/185	200	0.14	2	F、H	290	220	250	214	117	11*18
ACR-0250-0M11-0.7SA	图C	220	250	0.11	2	F、H	320	240	280	243	130	12*20
ACR-0290-096U-0.7SA	图C	240	290	0.096	2	F、H	320	250	280	243	140	12*20
ACR-0330-085U-0.7SA	图C	280/300	330	0.085	2	F、H	320	250	280	243	150	12*20
ACR-0390-072U-0.7SA	图C	380	390	0.072	2	F、H	320	260	320	243	150	12*20
ACR-0490-057U-0.7SA	图C	450	490	0.057	2	F、H	365	285	340	260	155	15*25
ACR-0600-047U-0.7SA	图D	550	600	0.047	2	F、H	365	320	340	260	185	15*25
ACR-0660-042U-0.7SA	图D	630	660	0.042	2	F、H	365	320	340	260	185	15*25

*备注：其他规格尺寸，可根据客户要求制造

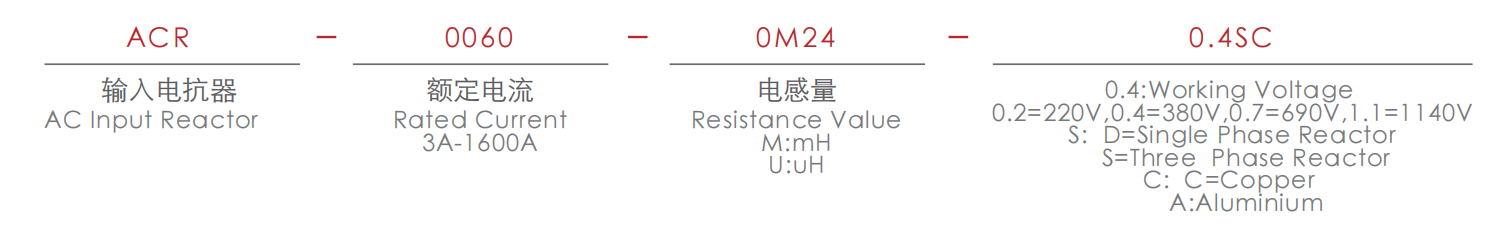

■ 成品识别码
