■  产品概述

该类隔离变压器的目的是提供负载和电源侧之间的电隔离,在IT配电系统中,放置电冲击,以保护所连接设备的绝缘损坏,还提供中性点连接形成隔离或接地。通过初次级间与连接的静电屏蔽及加强的绝缘,该类隔离变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。


■  技术规格

功率范围: 160-800KVA
输入电压: Rated voltage≤1000V±10%△/Y
输出电压: Rated voltage≤1000V±5%(No Load)△/Y
效      率: ≥95%
波形失真: No additional waveform distortion
功       能: with input voltage,output voltage,current indication
保       护: over current protection
绝缘电阻: 1000VDC insulation resistance value≥100MΩ
电气强度: core coil 3000VAC/50Hz/5mA/10S no electric arcing puncture
过载能力: 2×Rated current,continuous 60S
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃,相对湿度不超过90%
  • 周围无有害气体,无易燃易爆物品
  • 周围环境应有良好的通风条件,如装在柜内,应加装通风设备


■  执行标准

      VDE0550 IEC439 JB5555 GB5226

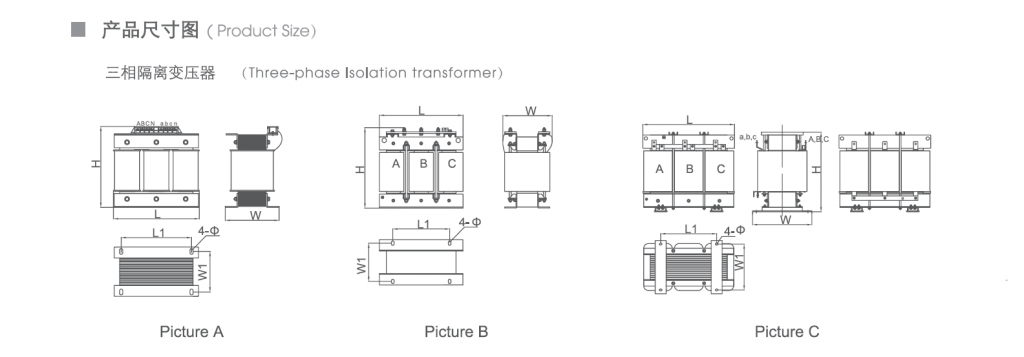

         型号规格            容量(kVA)         图号            绝缘等级      外形尺寸(mm)L*W*H 安装孔(mm)4-φ
BKSC-0.5K 0.5 图A F,H 185*135*205 8
BKSC-0.8K 0.8 图A F,H 185*135*205 8
BKSC-1.0K 1 图A F,H 185*155*205 8
BKSC-1.5K 1.5 图A F,H 250*155*260 9
BKSC-2.0K 2 图A F,H 250*155*260 9
BKSC-3.0K 3 图A F,H 250*165*260 9
BKSC-4.0K 4 图A F,H 300*190*305 11
BKSC-5.0K 5 图A F,H 300*190*305 11
BKSC-6.0K 6 图A F,H 300*190*305 11
BKSC-8.0K 8 图A F,H 360*220*360 15
BKSA-10K 10 图B F,H 440*250*390 15
BKSA-12K 12 图B F,H 440*265*390 15
BKSA-15K 15 图B F,H 470*285*460 15
BKSA-20K 20 图B F,H 485*320*485 15
BKSA-25K 25 图B F,H 485*330*485 15
BKSA-30K 30 图B F,H 485*340*485 15
BKSA-40K 40 图C F,H 540*400*570 15
BKSA-50K 50 图C F,H 540*400*570 15
BKSA-80K 50 图C F,H 660*450*640 15

*备注:其他规格尺寸,可根据客户要求制造
