正弦波滤波器(SFR)

正弦波滤波器(SFR)

产品概述

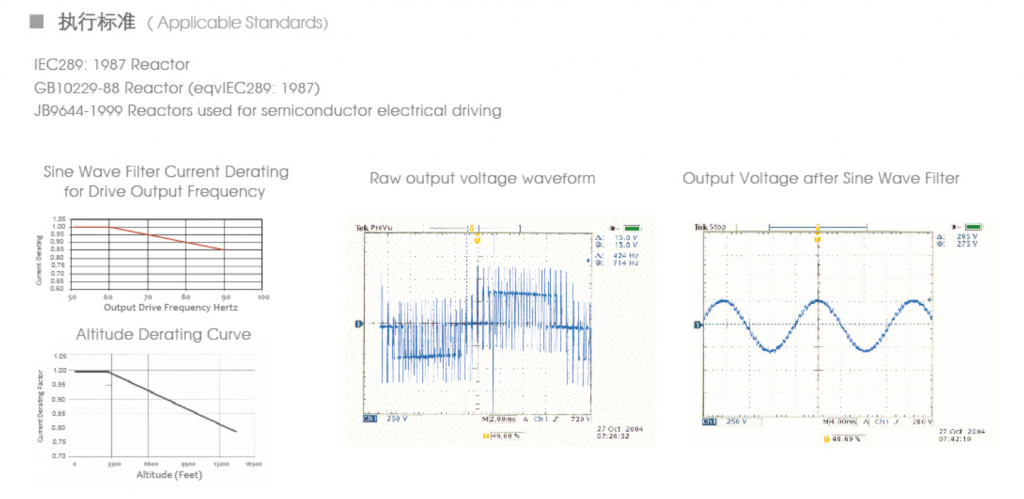

正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中,这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命,延长变频器输出距离,最长可达3KM。为保护电线电缆,使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变最大值是5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。

产品应用

  • 将变频器输出的PWM波转换成正弦波
  • 降低电机的涡流损耗以及电机噪声
  • 减少输出电缆上和电机中的脉冲电流,延长电机寿命
  • 可在变频器与电机间使用更长的电缆联线
  • 减小对外的辐射,在一定场合可以使用非屏蔽电缆,降低了对现场布线的要求
  • 有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏

技术规格

  1. 工作电压:220VAC-690VAC
  2. 工作电流:15A-1500A
  3. 工作频率:50/60Hz.
  4. 载波频率:2K-8K
  5. 绝缘等级:class F,H
  6. 压降:8%-12%
  7. 电压谐波畸变失真THD≤5%
  8. 空载电流≤8%
  9. 使用环境:-10…+45℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃,额定电流降低2%
  10. 防护等级:IP00-IP22
  11. 最大电流:1.5×额定电流,持续60S
  12. 噪音:≤65dB
  13. 温升:≤70K
  14. 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿(工厂测试)
  15. 绝缘电阻:1000VDC绝缘阻值≥100MΩ
  16. 海拔高度不超过2000米
  17. 运行环境温度-25℃~+45℃,相对湿度不超过90%
  18. 周围无有害气体,无易燃易爆物品
  19. 周围环境应有良好的通风条件,如装在柜内,应加装通风设备

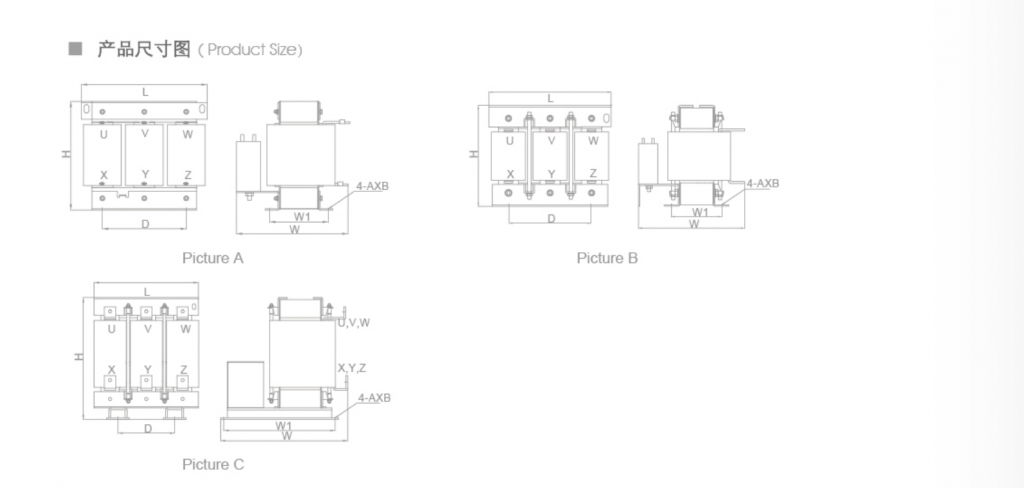

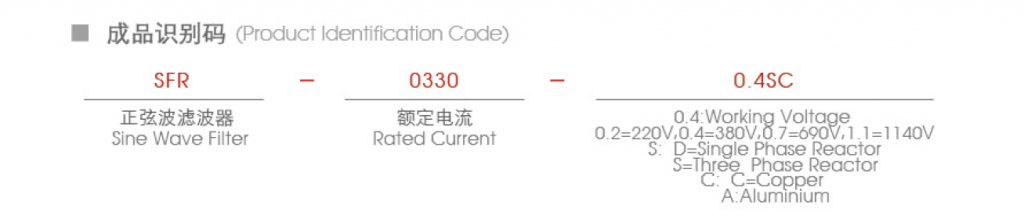

滤波器型号适配功率图号额定电流(A)绝缘等级尺寸(max)±5mm LWHW1±2D±2A*B
SFR–0015-0.4SA5.5图A15H2452452209618211*18
SFR–0020-0.4SA 7.5图A20H24525022010618211*18
SFR–0030-0.4SA 11图A30H24526022011618211*18
SFR–0040-0.4SA 15图A40H29027023012721411*18
SFR–0050-0.4SA 18.5图A50H29027026012721411*18
SFR–0060-0.4SA 22图A60H32027028013924312*20
SFR–0080-0.4SA 30图A80H32027028013924312*20
SFR–0090-0.4SA 37图A90H32028028014924312*20
SFR–0120-0.4SA 45图B 120H37533031516426015*25
SFR–0150-0.4SA 55图B150H37534535017426015*25
SFR–0200-0.4SA 75图B200H40537535019426015*25
SFR–0250-0.4SA 110图B250H40545035521426015*25
SFR–0290-0.4SA 132图B300H43545038520535015*25
SFR–0330-0.4SA 160图B360H43545043520535015*25
SFR–0390-0.4SA 185图B450H43546043021535015*25
SFR–0490-0.4SA 220图C50H48058056046030015*25
SFR–0600-0.4SA 280图C600H48060056048030015*25
SFR–0660-0.4SA 315图C660H48062056050030015*25
SFR–0800-0.4SA 380图C800H68051058531536015*25
SFR-1000-0.4SA 450图C900H68049064029536015*25
SFR–1200-0.4SA 500图C1200H68051061031536015*25
SFR–1500-0.4SA 630图C1500H68049066029536015*25

*备注:其他规格尺寸,可根据客户要求制造
