dv/dt滤波器(VTR)

dv/dt滤波器(VTR)

■产品概述

PWM逆变器直接驱动电机时会产生较高dv/dt的共模电压,并由此产生轴承电流和共模漏电流以及严重的电磁干扰(EMI)。特别是当逆变器通过长线电缆与电机连接时,由于电缆中分布参数的影响,会在电机端产生电压反射现象,从而在电机端会产生2倍以上的过电压,导致线圈绝缘失败。howcore的dv/dt滤波器降低电机电缆传输线效应电压的增大而衰减率,并最大限度的减少在电机端子上所发生的峰值电压。

■ 产品应用

dv/dt滤波器是设计用于保护电机的滤波器,由于变频器与电机之间运行电缆过长会引起对电机产生毁灭性影响峰值电压。电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小,如果点看短到2.5米则会导致电机承受的峰值电压超过电机绝缘系统的额定值。然而,如果电缆太长则问题更大,在这种情况下就需要用dv/dt滤波器来保护电机不受峰值电压的毁灭性影响。

■ 技术规格

  • 最大工作电压:400VAC-1140VAC
  • 额定电流:5~500A
  • 频率:50-60Hz
  • 防护等级:IP00-IP20
  • 绝缘等级:class F,H
  • 使用环境:-10…+45℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃,额定电流降低2%
  • 最大电缆长度:1000m
  • 最大电流:1.5×额定电流,持续60S
  • 噪音:≤65dB
  • 温升:≤70K
  • 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)
  • 绝缘电阻:1000VDC绝缘阻值≥100MΩ
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃,相对湿度不超过90%
  • 周围无有害气体,无易燃易爆物品
  • 周围环境应有良好的通风条件,如装在柜内,应加装通风设备

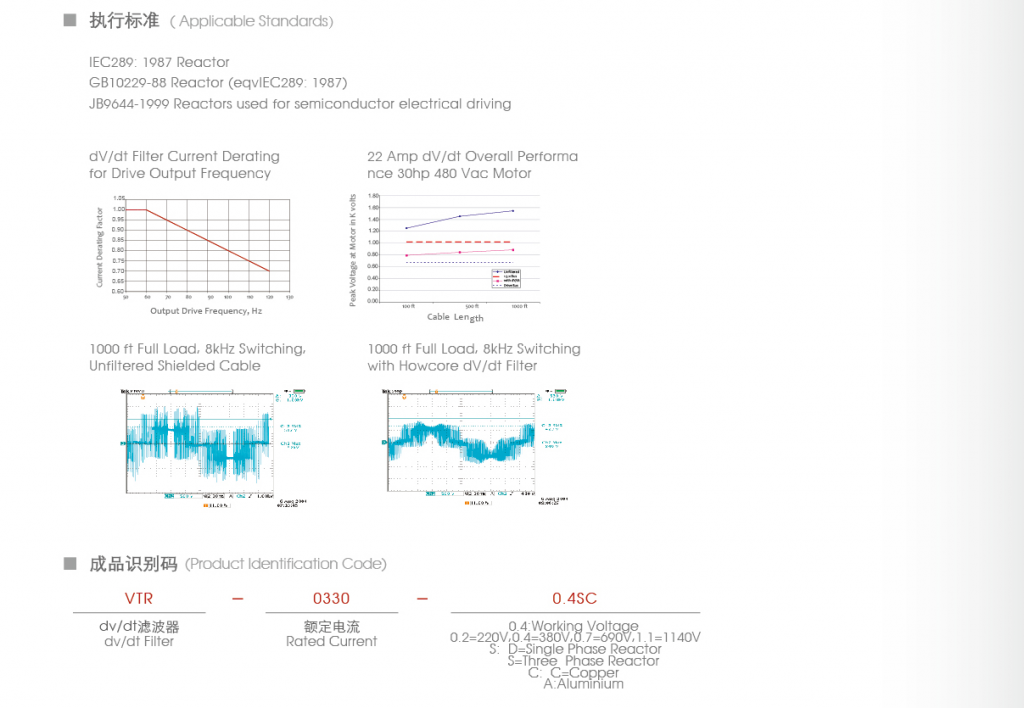

图A
材质滤波器型号适配功率(KW)额定电流(A)绝缘等级尺寸max(L)WHW1±2D1±2D2±2A*B
CUVTR-0005-0.4SC2.25F1902352706855/951608.5*14/6*15
CUVTR-0010-0.4SC3.7/4.510F1902352706855/951608.5*14/6*15
CUVTR-0015-0.4SC5.515F1902402701041301608.5*14
CUVTR-0020-0.4SC7.520F19024027012055/951608.5*14
CUVTR-0030-0.4SC1130F2402403101151502008.5*14
ALVTR-0030-0.4SA1130F2402403101151502008.5*14
CUVTR-0040-0.4SC1540F2402503201351502008.5*14
ALVTR-0040-0.4SA1540F2402503201351502008.5*14
CUVTR-0050-0.4SC18.550F2402603251351502008.5*14
ALVTR-0050-0.4SA18.550F2402603251351502008.5*14
CUVTR-0060-0.4SC2260F2402603251351502008.5*14
ALVTR-0060-0.4SA2260F2402603301431502008.5*14
CUVTR-0080-0.4SC-YT3080F2753004001201502208.5*14
ALVTR-0080-0.4SA-YT3080F2753104001201502208.5*14
CUVTR-0090-0.4SC-YT3790F2753104101201502208.5*14
ALVTR-0090-0.4SA-YT3790F2753004101201502208.5*14
CUVTR-0120-0.4SC-YT45120F2753104101201502208.5*14
ALVTR-0120-0.4SA-YT 45120F30040042013115025011*18
CUVTR-0150-0.4SC-YT 55150F30040042013115025011*18
ALVTR-0150-0.4SA-YT 55150F30042542015115025011*18
CUVTR-0200-0.4SC-YT 75200F30040042013115025011*18
ALVTR-0200-0.4SA-YT 75200F30041042013515025011*18
CUVTR-0250-0.4SC-YT 90/110250F30040044512515025011*18
ALVTR-0250-0.4SA-YT 90/110250F30041042013515025011*18
CUVTR-0290-0.4SC-YT 132290F30040042012515025011*18
ALVTR-0290-0.4SA-YT 132290F30041042013515025011*18
CUVTR-0330-0.4SC-YT 160330F30042042014515025011*18
ALVTR-0330-0.4SA-YT 160330F30042042014515025011*18
ALVTR-0390-0.4SA-YT185390F30043042015515025011*18
ALVTR-0490-0.4SA-YT 220/250490F32050052514515025011*18

图B
材质滤波器型号适配功率(KW)额定电流绝缘等级尺寸max(L)WHW1±2D±2A*BEFGD1±1D2±2a*b
CUVTR-0080-0.4SC3080F25018019010418211*183005401652663907*14
CUVTR-0090-0.4SC3790F25018019010418211*183005401652663907*14
AL箔绕VTR-0120-0.4SA45120F25025028010618211*183005401652663907*14
CU线绕VTR-0120-0.4SC45120F25018019010418211*183005401652663907*14
AL箔绕VTR-0150-0.4SA55150F25025028011418211*183005402602663907*14
CU线绕VTR-0150-0.4SC55150F290200220118150/21411*183005402602663907*14
ALVTR-0200-0.4SA75200F29025031011221411*183005402602663907*14
ALVTR-0250-0.4SA 90/110250F29025033012221411*183005402602663907*14
ALVTR-0330-0.4SA 160330F29028033014221411*183005402602663907*14
CUVTR-0330-0.4SC 160330F29027033013221411*183005402602663907*14
ALVTR-0390-0.4SA 185390F32030038013524312*203005403502663907*14
ALVTR-0490-0.4SA 220/250490F32035038016524312*203005403502663907*14
CUVTR-0490-0.4SC220/250490F32028030515424312*203005403502663907*14
ALVTR-0600-0.4SA280600F36532534017626015*253005403502663907*14
CUVTR-0600-0.4SC280600F36530034017626015*253005403502663907*14
ALVTR-0800-0.4SA315800F36533044019626015*253005403502663907*14
ALVTR-1000-0.4SA4001000F
ALVR-1200-0.4SA5001200F
