■产品概述

M/G TSC系列电力电容器动补调节器 (俗称容性无触电开关), 是一种能对电力电容器做快速投切的功率器件 。适用于负载快速变化用电场 合的无功功率补偿投切装置 。
GTSC工业级系列电力电容动补调节器 ,主要用于货物装卸马头 、混凝土搅拌厂、焊接车间、造船厂、轧钢厂、汽车制造厂等负载波动剧烈的场合。

MTSC民用级系列电力电容动补调节器 ,主要用于部分工厂 、医院、水处理厂、企事业单位,商业、公共服务场所、大型游乐场、水处理厂、理化试验室等,负载功率变化较快 ,对补偿要求比较高的场合 。

■ 技术特点

  • 直流12V电压信号控制投切开关的投切  (自动适应正负极性)
  • 接线错误自动报警锁定
  • 电源、投切、风机、超温等状态LED直接指示
  • 每只开关的控制端子提供 2个公共信号连接点 ,方便多只开关级联接线
  • 大小壳体的高度安装尺寸兼容 ,可以同时安装在同一横梁上
  • 具有多种电压等级可选
  • 具有温度保护功能

■ 技术参数

  • 电压范围 :额定电压 15%到+20%
  • 频率范围 :50-60Hz
  • 控制信号电压 :-12V ±20%/2mA   +12V 士 20%/2mA
  • 动态响应速度 :<20mS
  • 可控硅导通压阵 :典型值1.2V
  • 启动风机温度45度 ,动作回差5度
  • 过温保护温度85度 ,动作回差40度

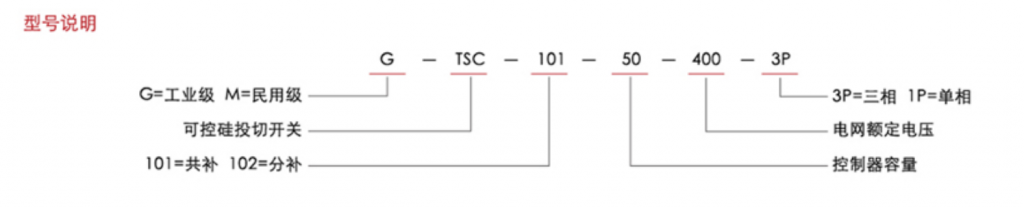

G型工业级产品型号

产品型号分补共补控制容量(Kvar)额定电流响应速度额定电压
GTSC-102-3×7-220-3P
2130A<20ms相220V
GTSC-102-3×14-220-3P
4260A
<20ms

相220V
GTSC-102-3×20-220-3P
6087A
<20ms

相220V
GTSC-101-20-400-3P2030A线380V
GTSC-101-40-400-3P 4060A
线380V
GTSC-101-80-400-3P
80115A
线380V
GTSC-101-40-660-3P 4033A线660V
GTSC-101-60-660-3P 6050A线660V
GTSC-101-100-660-3P10086A 线660V

注:所有型号驱动容量向下兼容,

①未串联电抗器<20ms ;串联电抗器,投切速度快慢与电容器放电速度有关 ,当电容器残留电压小于电网电压峰值时就可以投入,一般会在20mS-3秒之间在串联电抗器的情况下,如用户对晌应速度有要求 ,可为每只开关添加放电电阻。

M型民用级产品型号

产品型号分补共补控制容量( KVar )额定电流(A)响应速度额定电压
MTSC-102-3×7-220-3P21
30相220V
MTSC-102-3×14-220-3P 4260
相220V
MTSC-102-3×17-220-3P 6074
相220V
MTSC-102-3×20-220-3P 6087
相220V
MTSC-101-20-400-3P2030
线380V
MTSC-101-30-400-3P 3045
线380V
MTSC-101-40-400-3P 4060
线380V
MTSC-101-50-400-3P 5072
线380V
MTSC-101-60-400-3P 6085
线380V
MTSC-101-80-400-3P 80115
线380V

注:所有型号驱动容量向下兼容

①未串联电抗器<20mS;串联电抗器,投切速度快慢与电容器放电速度有关,当电容器残留电压小于电网电压峰值就可以投入,一般会在20mS-1秒之间。在串联电抗器的情况下,如用户对响应速度有要求,可为每只开关添加放电阻。
