安全补偿模块(HMK)

安全补偿模块(HMK)

4月 28, 2019 电能质量 by howcore

产品概述

  • 结构设计紧凑合理,模块化设计,布线整齐大方,维护方便
  • 装置柜体可独立安装或与其它柜体拼拒安装
  • 多种补偿形式; 三相共补、三相分补共补+分补三种形式。根据电网的实际情况,兼顾补偿效果和成本,合理选用补偿形式。充分解决补偿无功和三相不平衡之间以及三相分补和威本之间的矛盾
  • 使用串联电抗器保护电容器,可根据用户现场具体电网背景定制方案
  • 控制器具有多回路循环或编码投切运行方式,能有效地避免分组投切时个别电容投切过于频繁的问题,实现最优控制。
  • 具有数据采集功能和标准的通信接口,可实现远程窭时监测和计算机联网管理采用无触点开关进行投切电容,过零投入,既没有投切涌流又有良好的散热机制,更不会产生谐波注入,可靠性高
  • 具备电力参数监测、采集和统计功能。
  • 非调谐系数(电抗系数)5.67%、7%或14%
  • 容量范围从10至100Kvar
  • 电容器额定电压(标称电压)480V或525V
  • 适用于800mm或1000mm宽柜体(其他规格定制)

规格说明

容量分路容量重量柜宽800m/型号结构柜宽1000m/型号结构
12.512.527HMK8-7B12.5SP0.
52/1
M84HMK10-7B12.5SP0.52/1 M104
252532HMK8-7B25SP0.52/1M84 HMK10-7B25SP0.52/1 M104
2512.5-12.542HMK8-7B25SP0.52/2M85 HMK10-7B25SP0.52/2 M105
505044HMK8-7B50SP0.52/ 1M85 HMK10-7B50SP0.52/ 1 M105
5025-2554HMK8-7B50SP0.52/2M86HMK10-7B50SP0.52/2 M106
7525-5065HMK8-7B75SP0.52/2M86HMK10-7B75SP0.52/2 M106
10050-5076HMK8-7B100SP0.52/2 M86HMK10-7B100SP0.52/2 M106

结构

结构高h(mm)宽w(mm)深d(mm)
M84325695350
M85325 695 450
M86325 695 550
M104325 895350
M105325 895450
M106325 895550

应用领域分析

在交流电力系统中,绝大多数负载都是感性负载。其产生的感性无功回流到电力系统中,导致系统功率因数降低 ,系统的压降增大电能损耗增大等问题。常见负载功率因数如下表;

应用范围及特点

负载类型功率因数企业类别功率因数
白炽灯1造纸企业0.5~0.8
荧光灯0.5~0.6塑胶企业0.6~0.72
泵气灯0.5柴油机改造0.74~0.84
钠蒸汽灯0.5~0.6电线电缆0.65~0.80
感应电机0.15~0.85石油化工0.6~0.75
电阻焊接0.6橡胶轮胎0.5~0.6
电弧焊接0.5水泥制造0.75~0.85
感应炉0.6~0.8金属冶炼0.7~0.8
电弧炉 0.7~0.8轧钢轧机0.5~0.6

由上表可以看出 ,感性负载十分常见。为了尽可能减少损失 ,供电部门会要求电力用户必须尽可能减少无功消耗。而电力电容器对于感性负载有相反的影响   ,所以输入适当的容性无功功率,不仅可以提高功率因数,提升系统电压。而且能有效地减少系统电能损耗。所以,目前绝大多数用户都在使用电容器进行无功补偿。低压无功功率补偿装置广泛应用于电力、汽车、冶金、铁道、石油、港口、轻工、机械制造、化工、造纸、纺织、煤炭、造船、通讯、建材、机场、大型场馆、高层建筑等场所配电系统中 ,特别适用于电焊机、气 锤、注塑机、密炼机、中频炉、轧机、起重机、电梯、行车等特别需要无功补偿的场台。

典型行业案例

  • 工矿企业;工况企业中使用了大量的机械,加工中使用了各种加热炉都是会影响电网无功功率的重要因素,使用无功补偿后,提高了功率因数,保证了企业效益。
  • 机电设备;机电设备中使用了大量的电机、变压器以及感性设备,使用无功补偿能够提高功率因数,减少了线路损耗,节约了成本。
  • 房地产;居民小区中存在大量变频空调以及加热炉暖气设备,使用无功补偿设备。

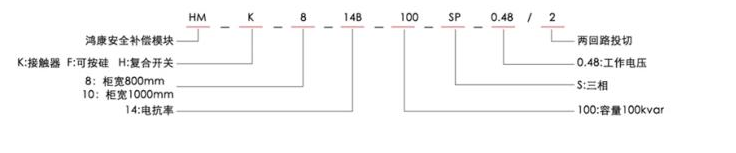

成品识别码
