HPQ系列APF/SVG
■有源电力滤波器
■ 电能质量指标:无功电流,电网希望用户负载的无功电流越小越好 ,否则无功在电网与负载间来回循环 ,导致电能浪费。谐波电流,电网希望用户负载的谐波电流越小越好 ,否则谐波会导致电网电压、电流失真,引起设备工作异常 。负载三相平衡 ,电网希望用户负载的三相电流越平衡越好 ,否则三相不平衡电流会导致变压器容量浪 费、中性线电流过大。电压幅值 ,用户希望电网提供的电压幅值越稳定越好 ,否则过高或过低的电压都会导致设备保护甚至损坏。
■ 电能质量问题引起的现象
- 功率因数过低:由于电机等感性负载存在感性无功 ,导致电网功率因数偏低,电力局对用户以力率调整罚款;
- 中线电流过大:由于三次与三的倍数次电流谐波全部流过中线 ,因此中线电流超出电缆规格 ,导致电缆发热,存在安全隐患;
- 无功补偿电容器故障:由于谐波易与无功补偿电容器发生谐振 ,导致电容器电流过大 ,出现容值下降、漏液等现象,轻者无功补偿器无法正常工作 ,重者谐振电流 过大导致设备损坏;
- 变压器容量浪费:无功、谐波都增大了用户用电的总功率 ,导致变压器容量被占用;
- 触发设备保护:电压谐波与电流谐波的尖峰很高 ,可能会超过设备设定 的保护值,导致触发继电保护;
- 屏幕点灯闪烁,影响正常工作:变频器等采用不控整流 的设备会产生高次谐波 ,导致电灯、电脑屏幕闪烁,影响正常工作 ;
- 精密仪器无法正常工作:一些精密仪器对电压、电流的波动非常敏感,对电能质量要求很高 ,糟糕的电能质量会使得这些精密仪器无法正常工作。
■ HPQ系列产品全面为您解决上述问题
- HPQ同时考虑用户与电网各自的需求,提供给您完美的电能质量治理整体解决方案 ;
- 电流失真度<3%;
- 功率因数 0.99;
- 三相平衡;
- 电压稳定;
- 高可靠的产品质量;
- 最优的价格;
- 为您创造最大价值

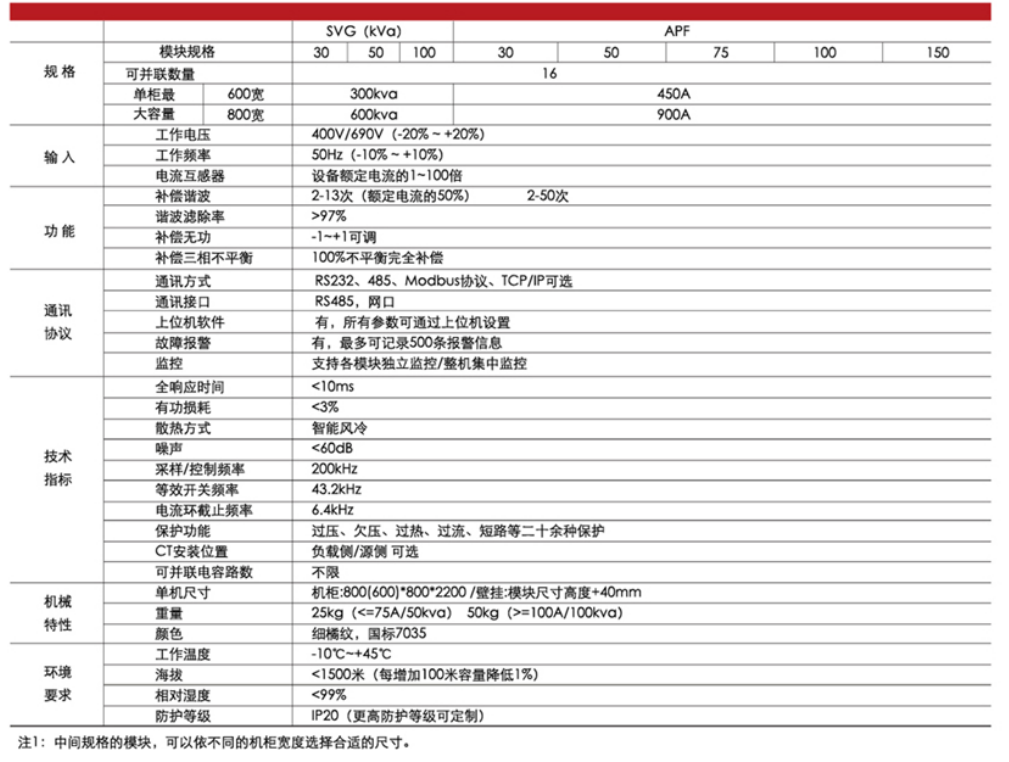

■ 性能指标 表1 性能规格表

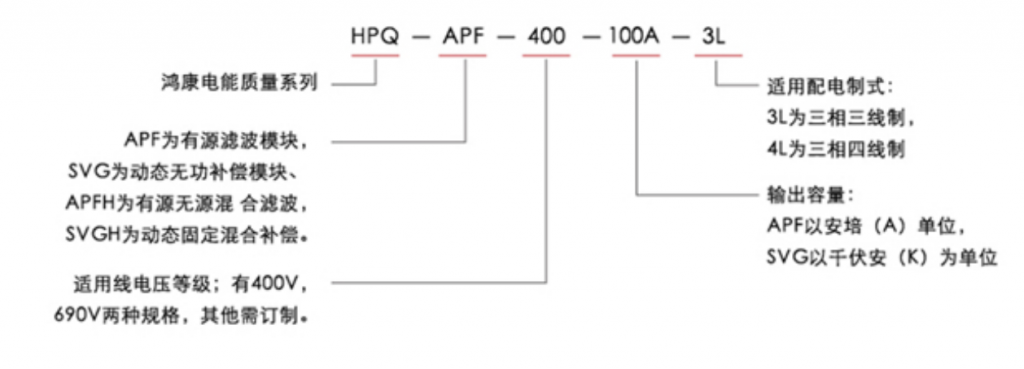

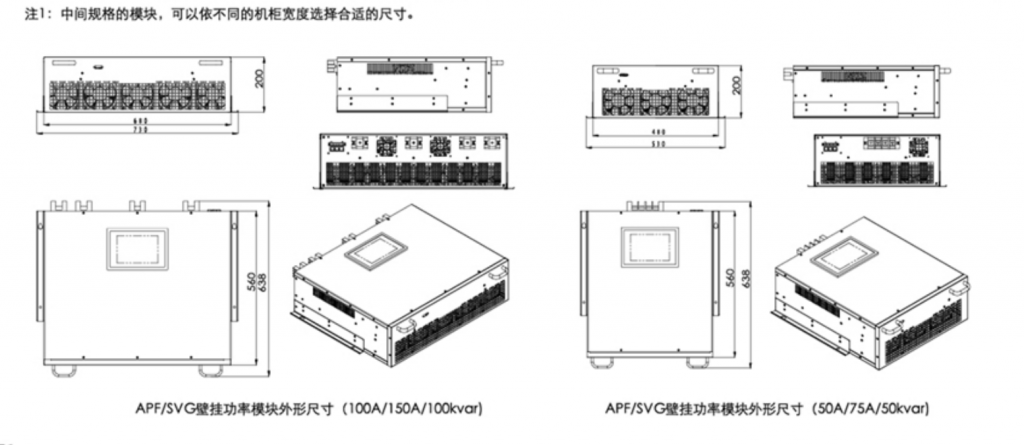

■ 产品选型表 表2 APF产品选型表

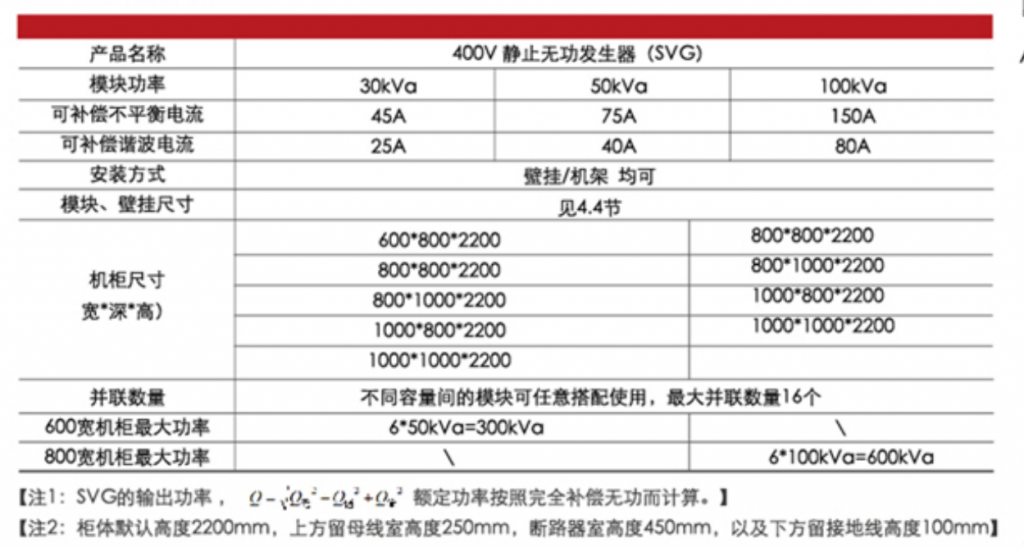

■ 表3 SVG产品选型表


■ 无功谐波与APF/SVG结合
■ 无功谐波混合补偿装置
目前在实际应用中 ,传统电容补偿\无源滤波是电能质量治理中必用的设备 ,APF/SVG在使用过程中 ,必定会遇到与传统电容补偿\无源滤波 共同使用的情况 ,与之如何更可靠 、更方便、更经济配合,是HPQ整体解决方案区别于其它同类型产品的独特之处。
表4 动态无功补偿方式比较
功能特性 | TSC | SVG+C | SVG |
输出无功 | 分组投切,补偿粗糙 | 线性输出,补偿准确 | 线性输出,补偿准确 |
补偿效果 | 0.9以上 | 0.99,可部分感性 | 0.99,全感性到全容性 |
全响应时间 | >100mS | >30ms | <10ms |
滤波能力 | 无 | 部分特定次谐波 | 2-13次以内谐波 |
三相不平衡 | 无 | 效果明显 | 彻底解放三相不平衡 |
支撑电压 | 无 | 部分能力支撑电压 | 可全功率支撑电压 |
市场售价 | 混乱 | 成本约等同于TSC | 成本略高于TSC |

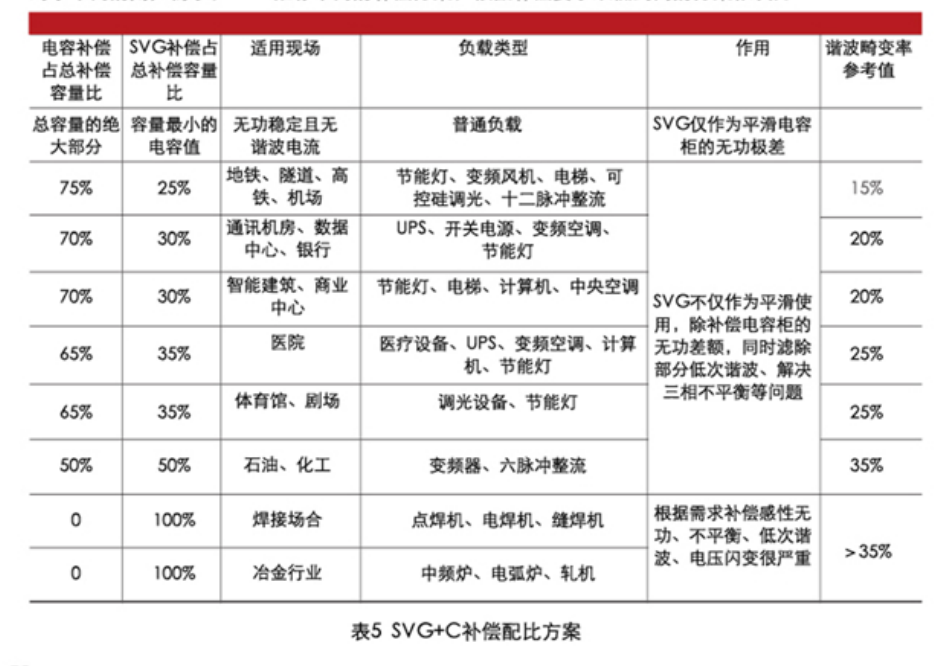

■ 混合型SVG+C补偿配比方案
对于不同的用户需求,HPQ推荐不同的补偿方案,根据补偿要求从低到高的方案依次为:

■ 传统无源滤波与APF/SVG结合
传统谐波补偿采用的是电容+电抗的无源滤波方式 ,存在补偿精度差 ,响应速度慢、可靠性差、补偿次数有限等缺点 。APF采用的是由高速开 关器件产生补偿电流的方式 ,不存在补偿精度的问题,而且响应速度快 。如果处于低成本的考虑 ,也可以采取由无源滤波补偿主要的低次谐波 ,剩余部分由APF完成 ,既能保证补偿的平滑 ,又能保证低成本 ,即APF+LC 方式。在两者相互配合时 ,APF/SVG的补偿谐波次数要避开 LC的补偿次数 ,否则补偿会无效果 。
■ HPQ与传统补偿结合的优越之处
HPQ与传统无功补偿配合的特点 :
- 更可靠:可以与任意形式的C/TSC/LC并联。在实际应用中 ,用户使用的传统电能质量治理形式多种多样 ,有不串电抗器的纯电容C、有串0.43 143电抗器的TSC、有无源滤波LC, HPQ采 用抑制谐振峰、屏蔽指定次谐波输出等方式 ,保证了与任意无源器件并联 ,都能可靠运行 。尤其是与纯电容C并联而能可靠运行 ,HPQ抑制谐 振技术达到国际先进水平 。
- 更方便:可以与C汀SC/LC任意接线配合 ,不论主线接在任何位置 ,CT采在任何位置 ,都能可靠运行 。HPQ无需知道C/TSC/LC 的电流,而且L可以取从0到任意值。
- 更经济:
- HPQ-SVG可以与我公司开发的同尺寸C模块并联 ,同等尺寸,这到单柜功率密度最大 ;实现成本更低 ,更经济。补偿效果与晌应速度都完全等 同于用SVG补偿无功的效果。HPQ (APF/SVG) 也可以作为一个部件 ,同其他TSC/LC集成在一个配电拒内共同使用 ,提高功率密度。
■ 应用:工程须知
- 无功补偿:民用场合按照变压器容量的30%配置无功补偿;工业场合按照负载情况配置满足国标要求的无功补偿

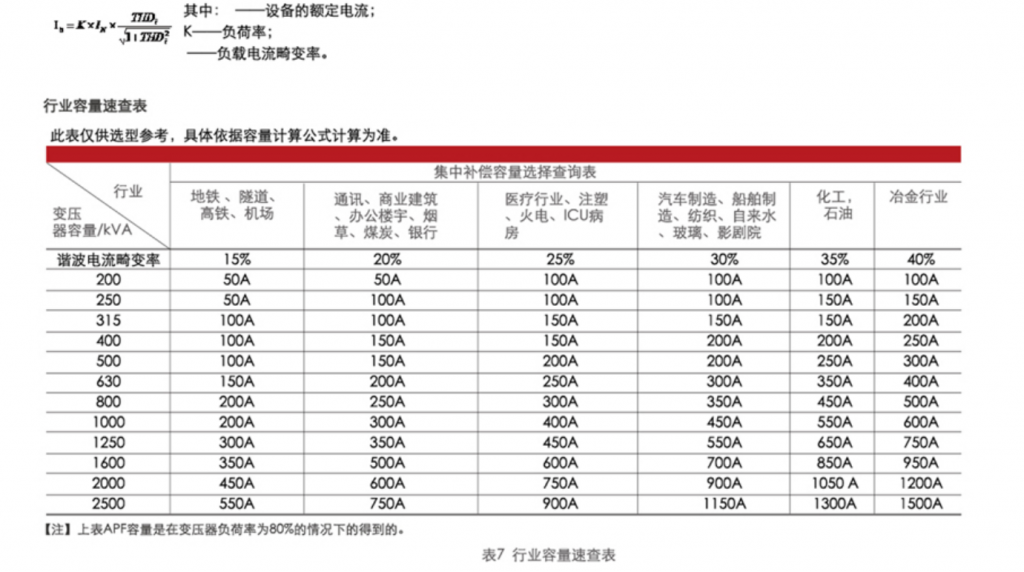

- 谐波补偿:总结众多行业的测试数据 ,得到以下经验公式供设计人员参考

■ 应用行业
地铁、医疗、海上平台、通讯等高端场合。
这些场合的用电环境的特殊性,谐波含量丰富 ,且设备抗谐波能力差 ,但此类用户对用电安全可靠性要求很高 ,一旦发生电能质量问题,会造 成巨大损失。
以HPQ的APF为主的治理是整体电能质量解决的最佳方案 ,它不但能补偿2-50次以内谐波,对其它电能质量问题也都能治理。
港口、车船制造、冶金、石化、数据中心等场合:这些场合的特点是或者无功很大 、或者不平衡很严重、或者对电网冲击严重、或者同时存在无功谐波不平衡等复杂现象,由于总体 治理需求容量大 ,传统单一的动态无功补 偿无法满足复杂的要求。从技术角度以及经济效益考虑 ,HPQ的SVG以大容量、快速反应、多功能的最佳性价 比优势,作为这些场合的主要治理设备最合适。
柱上无功补偿等户外场合:柱上无功补偿主要用于补偿无功与不平衡 ,传统的电容投切只能粗略的补偿无功 ,无法满足更高要求 。HPQ的户外型SVG只需要一个 模块就可完成 ,柜体按照户外50度高温下仍正常工作要求设计 ,防护等级可这到IP54。
光伏、商场住宅、普通厂矿等其它行业:HPQ-SVGC完全可以胜任所有其它行业的电 能治理问题,是现阶段无功补偿发展的一项重大里程碑 ,使用SVGC可以完美解决各种普 通工况下的无功与谐波问题。是对成本压力大、传统无源滤波与电容器补偿效果不满意、希望能有更高性价比的客户的最佳选择。
- 质量承诺!我公司承诺 ,所有交付客户使用的产品 ,均经过严格的质量管控 , “可靠性是工业品的灵魂”,是我们的企业文化。
- 售后承诺!我公司承诺 ,所有产品在出现故障时都能得到我们及时的维护 ,而且终生维护 。我们视企业的信誉如企业的生命一般重要。
- 培训承诺!我公司承诺 ,所有的合作伙伴,都能得到我公司全面且持续的技术和产品培训,您的水平就代表了我们的水平 。
- 市场承诺!我公司承诺 ,绝不与合作伙伴竞争同一个项目 ,我们还会把相关的客户与项目 信息推荐给合作伙伴 ,我们愿以最大的诚意与合作伙伴共 同成长壮大。
