谐波保护器

谐波保护器

4月 26, 2019 电能质量 by howcore

产品概述

  • 大量非线性负载的广泛应用,会给电网带来谐波污染,对电网的安全可靠运行极为不利,尤其是高次谐波 。一些对电能质量要求高的设备,例如电子计算机,精密医疗仪器,微处理器以及数字化设备等,当他们的供电电源中有高次谐波时, 经常会出现程序运行错误,数据错误,时间错误,死机,无故重启等现象,甚至永久性损坏。
  • HPDX2000系列谐波保护器对用电设备产生的随机高次谐波,脉冲尖峰,电涌等具有抑制和吸收作用,能有效滤除电压尖峰杂波,校正畸变的电压波形,对谐波噪声进行消化和吸收,防止保护装置误跳闸,保证用电设备正常运行。

产品应用

  • 机场/体育场 :EIB调光系统,主控室 ,广播系统
  • 医院:ICU(重症加强护理病房), MRI(磁共振成像),手术室IT隔离电源,医学成像室,放疗科
  • 学校/研究所:精密仪器实验室,机房,网络中心
  • 电信机房/银行:大型数据中心,安防系统
  • 工厂:生产线的PLC,计算机设备控制,高精度数控中心,DCS系统
  • 剧场/电视台:舞台调光设备,计算机控制系统,LED大屏幕等

产品特点

  • 采用超微晶体的特殊电路
  • 吸收3KHz-30MHz频率各种能量的谐波干扰 ,消除高次谐波 ,高频噪音,脉冲尖峰 ,浪涌等干扰校正电压波形,电流波形
  • 减少了用电设备的故障率和机器误操作,全面克服了由于高频谐波污染引起的干扰,保障了设备的安全运行
  • 设备本身几乎不耗 电,具有超高的经济性
  • 结构设计合理 ,接线简单,安装方便

技术规格

  • 工作电压;AC400V (三相) /50Hz±15%
  • 最大脉冲电流值;12KA
  • 安装尺寸;225*80
  • 抗浪涌电路;对于300V的脉冲电压 ,脉冲电流不超过1000A
  • 电路连接方式;星型
  • 绝缘电阻; l00MΩ
  • 耐压;导电部分与外壳承受2000VAC  ,时间lmin,无击穿和闪络现象
  • 维护方式;免维护
  • 使用寿命;>15年
  • 外壳类型;铝合金外壳
  • 滤波性能 吸收频率; 3KHz-l0MHz 泄漏电流; 1.2mA
  • 电源 功率;<1.0W 温升;<10℃
  • 电碰兼容性测试 震荡波抗扰度; IEC60225-22 3级 静电放电抗扰度; IEC60225-22 3级 射频电磁辐射抗扰度; IEC60225-22 3级
    电快速瞬变脉冲群抗扰度;IEC60225-22 3级
  • 外部接口端子;耐高温100℃
  • 外部环境 工作温度 ; -30℃~ 70℃ 存储温度; -40℃ ~85℃ 相对湿度; < 85%(在15℃ ~25℃间) 工作环境 ; 无爆炸无腐蚀性气体导电尘埃 ,无剧烈震动 ,无冲击源 ,海拔 1500M以 大气电压; 52-110Kpa

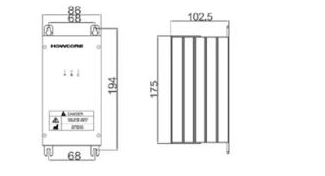

产品尺寸

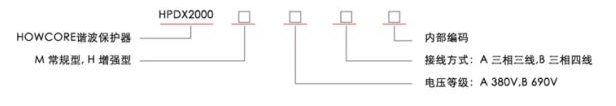

型号说明
