中压电容器

中压电容器

4月 25, 2019 电能质量 by howcore

■产品应用:专为中压功率因数校正和谐波过滤而设计的电容器

■构造

  • 采用全薄膜电介质制造;
  • 电介质是聚丙烯箔并注入称为 JARYLEC 的,不会危害健康和环境浸渍液体;
  • 电极是铝箔,这种结构保证了极低的电容的损失;
  • 三相产品采用星形 -Y接法 ,单相产品采用l接法;
  • 电容器内置放电电阻,在10分钟内的电压下降到75V;
  • 所有三相和单相电容器都是固定外壳的。可按要求定制一级接外壳的电容器。可以提供具有30V/50Hz压力传感器的电容器。

■ 技术参数

额定电压Un1-24KV25…1000kVar
额定频率fn50/60Hz
标准IEC60831-1+2,EN60831-1+2,UL No.810,
GOST1282-8,VDE0560-46+47
过电压UmaxUn+10%最多8小时/天 Un+15%最多30分钟/天
Un+20%最多5分钟/天 Un+30%最多1分钟/天
过电流Imax1.3*In(可能的短时过电流)
电容量公差-5/+10%
极间测试电压utt2.15*un AC,10S
极壳测试电压utc依照绝缘等级
浪涌电流Ismax.300*In
损耗0.2W/kvar
平均寿命>130000hours(Standard conditions)
环境温度-40℃-max.temp.=50℃
-max.over24h=40℃
-max.over1year=30℃
防护等级IP00(Ip54 cover on request,up to 15KV)
冷却方式自然或强制风冷
允许相对湿度IP00-max.95%,IP54-max.95%
允许海拔高度最高4000米
安装位置垂直和水平
安装方式侧面支架,底部支架
安全装置过压力分离装置
外壳不锈钢,室内/户外安装
电介质系统全薄膜
灌注材料环境友好型,无毒的,无PCB
放电电阻内置-75V,10minutes

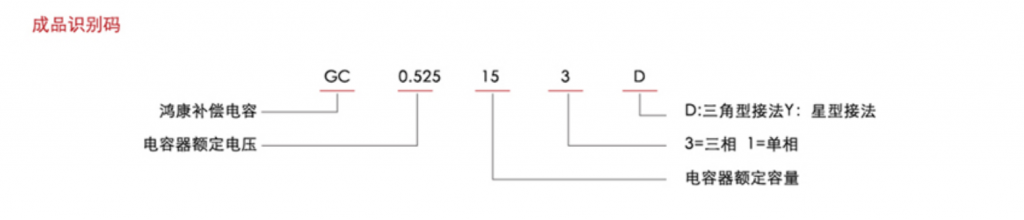

系统电压6KV,电容系列参数

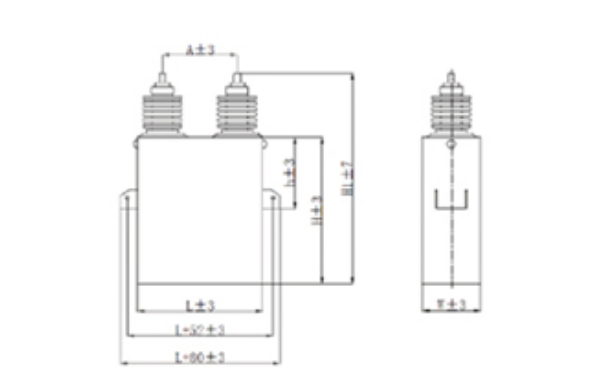

型号额定电压(V)额定输出(Kvar)额定电流(A)LWHH1Ah
GC7.2/√3-33.4-1D7.2/√36.168.03343138180400220130
GC7.2/√3-50-1D
7.2/√3
9.2212.03343138180400220130
GC7.2/√3-66.7-1D
7.2/√3
12,2916.05343138220440220130
GC7.2/√3-100-1D
7.2/√3
18.4324.06343138300520220130
GC7.2/√3-133.4-1D
7.2/√3
24.9532.09343138360580220130
GC7.2/√3-150-1D
7.2/√3
17.6536.08343138400620220130
GC7.2/√3-166.7-1D
7.2/√3
30.7240.1343138430650220130
GC7.2/√3-200-1D
7.2/√3
36.8648.11343138500720220130
GC7.2/√3-250-1D

7.2/√3
46.0860.14343178500720220130
GC7.2/√3-300-1D
7.2/√3
55.2972.17343178580800220130
GC7.2/√3-334-1D
7.2/√3
61.5380.35343178630850220250
GC7.2/√3-400-1D
7.2/√3
73.7296.23343178740960220250
GC7.2/√3-500-1D
7.2/√3
92.15120.283431789201140220250
GC7.2/√3-600-1D
7.2/√3
110.58144.3434317811001320220250
GC7.2/√3-800-1D
7.2/√3
147.44192.4534317814501670220250

系统电压10KV,电容系列参数表

型号额定电压(V)额定输出(Kvar)电容量(μF)额定电流(A)LWHH1Ah
GC12/√3-33.4-1D

12/√3
33.42.224.82343138180400220130
GC12/√3-50-1D
12/√3
503.327.22343138180400220130
GC12/√3-66.7-1D
12/√3
66.74.439.63343138220440220130
GC12/√3-100-1D
12/√3
1006.6314.43343138280500220130
GC12/√3-133.4-1D
12/√3
133.48.8519.25343138360580220130
GC12/√3-150-1D
12/√3
1509.9521.65343138380600220130
GC12/√3-166.7-1D
12/√3
166.711.0624.06343138430650220130
GC12/√3-200-1D
12/√3
20013.2728.87343138480700220130
GC12/√3-250-1D
12/√3
25016.5936.08343178480700220130
GC12/√3-300-1D
12/√3
30019.943.3343178550770220130
GC12/√3-334-1D
12/√3
33422.1648.2343178630850220250
GC12/√3-400-1D
12/√3
40026.5457.74343178720940220250
GC12/√3-500-1D
12/√3
50033.1772.173431788801100220250
GC12/√3-600-1D
12/√3
60039.8186.634317810501270220250
GC12/√3-800-1D
12/√3
80053.08115.4734317813501570220250
