产品概述

平式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后,能有效地抑制电网中的高次谐波,限制合闸涌流及操作过电压,改善系统的电压波形 ,提高电网功率因数 ,对电力电容器及其它电力设备的安全运行起到了较大的作用֕。

订货基本参数

  • 额定容量
  • 额定系统电压
  • 适配电容器电压
  • 额定电抗率
  • 使用条件(户内)
  • 串联电抗器在谐波次数与电抗率配套使用时,谐波电流标准值大约在:20%左右。如谐波电流超标或偏 大{如:中频炉等负载时)需接非标定制。
  • 根据串联电抗器的应用性能定制(如有特殊要求应事先声明)

结构特点

  • 干式铁芯串联电抗器的铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化 。
  • 铁芯端面采用优质硅钢片端面胶 ,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防潮防尘性能 。
  •  线圈为环氧浇注型 ,线圈内外敷设环氧玻璃网格布作增强 ,采用F级环氧浇注体系在真空状态下进行浇注 ,该线圈不但绝缘性能好 ,而且机械强度高 ,能耐受大电流冲击和冷热冲击而不开裂 。
  • 环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行 。
  • 线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

使用条件

  • 海拔不超过1000m
  • 环境温度 -25℃~+45℃,相对湿度不超过 90%
  • 电源电压的波形近似于正弦波 。
  • 周围无有害气体 ,无易燃易爆物品 。
  • 周围环境应有良好的通风条件,如装在柜内,应加装通风设备

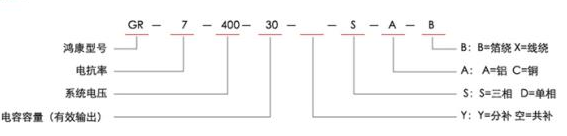

成品识别码

  • 绝缘等级:F级或H级
  • 执行标准:DL462-92《高压并联电容器用串联电抗暴订货技术条件》IEC289-88 《电抗器》 GB10229-88 《电抗器》 JB5346-98 《电抗器 》

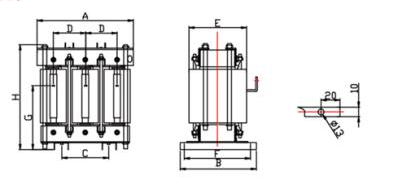

结构尺寸


系统电压6KV,串6%电抗器参数表

规格型号
电抗率

容量(kVar)

6KVAC时输出容量(kVar)

6KVAC时最大电流(A)
外形尺寸(mm)A
外形尺寸(mm)B

外形尺寸(mm)H

外形尺寸(mm)C

外形尺寸(mm)F
安装孔

GR6-7.2KV-100SAX

6%
400748.03655.00320.00630.00410.00220.00φ14

GR6-7.2KV-150SAX

6%
150110.812.03700.00330.00680.00440.00240.00φ14

GR6-7.2KV-200SAX

6%
200147.816.05700.00330.00680.00440.00240.00φ14

GR6-7.2KV-300SAX

6%
300221.624.06760.00350.00730.00480.00240.00φ14

GR6-7.2KV-400SAX

6%
400295.732.09790.00 360.00 820.00500.00260.00φ14

GR6-7.2KV-450SAX

6%
450332.136.08
790.00

360.00

820.00

500.00

260.00
φ14

GR6-7.2KV-500SAX

6%
500369.540.10820.00380.00 870.00 520.00 260.00 φ14

GR6-7.2KV-600SAX

6%
600443.348.11
820.00

380.00

870.00

520.00

280.00
φ14

GR6-7.2KV-750SAX

6%
750554.160.14
820.00

380.00

880.00

520.00

280.00
φ14

GR6-7.2KV-900SAX

6%
900664.972.17
880.00

380.00

930.00

560.00

280.00
φ14

GR6-7.2KV-1000SAX

6%
1000738.680.35
880.00

400.00

950.00

560.00

300.00
φ14

GR6-7.2KV-1200SAX

6%
1200886.596.23910.00
400.00

955.00

580.00

300.00
φ14

GR6-7.2KV-1500SAX

6%
15001108.2120.821015.00
420.00
1060.00650.00
300.00
φ14

GR6-7.2KV-1800SAX


6%
18001329.8144.341045.00440.001080.00670.00
300.00
φ14

GR6-7.2KV-2400SAX
6%24001773192.451090.00490.001180.00700.00
350.00
φ14

系统电压10KV,串6%电抗器参数表


规格型号


电抗率

容量(kVar)

10KVAC时输出容量(kVar)

10KVAC时最大电流(A)

外形尺寸(mm)A

外形尺寸(mm)B

外形尺寸(mm)H

外形尺寸(mm)C

外形尺寸(mm)F

安装孔

GR6-12KV-100SAX

6%
100744.82715320680450220
φ14

GR6-12KV-150SAX

6%
150110.87.22745330 680 470240
φ14

GR6-12KV-200SAX

6%
200147.89.63775340740490 240
φ14

GR6-12KV-300SAX

6%
300221.614.43805350790510 240
φ14

GR6-12KV-400SAX

6%
400295.719.25 820 360820520260
φ14

GR6-12KV-450SAX

6%
450332.121.65820360820 520 260
φ14

GR6-12KV-500SAX

6%
500369.524.06 850 380870540 260
φ14

GR6-12KV-600SAX

6%
600443.328.87 850 380 880 540 280
φ14

GR6-12KV-750SAX

6%
750554.136.08850 380 880 540 280
φ14

GR6-12KV-900SAX

6%
900664.943.30895 380 930570 280
φ14

GR6-12KV-1000SAX

6%
1000738.648.20910400950580300
φ14

GR6-12KV-1200SAX

6%
1200886.557.74925 400 955600 300
φ14

GR6-12KV-1500SAX

6%
15001108.272.17
1045
4201060 670 300
φ14

GR6-12KV-1800SAX

6%
18001329.886.6010454301120670 300
φ14

GR6-12KV-2400SAX
6%24001773115.4711204901180720350
φ14
