产品概述

TSF系列智能动态复合开关 ,采用高速32位CPU精确控制电力电容器专用碰保持继电器 (具有晌应时间稳定及过载能力强特点) 的闭合及打开。实现电压过零投入电容器、电流过零切除电容器,投入无涌流、切除无拉弧    并自动时时跟踪磁保持继电器由于温度、电压、机械摩擦系 数的改变导致晌应时间的变化 ,实时调整驱动参数 ,将投入涌流限制在2倍以内。由于采用滋保持继电器的缘故,整机功耗极低。启动功耗小 于同等容量交流接触器的5%。是电力电容器投切器件中最节能的理想器件。

安全性

  • 该复合开关的安装,维护和操作由具有相关专业和知识和技能的人员进行
  • 确保该复合开关的工作电压AC380V±20%、50HZ±10%范围内
  • 不要随意打开复合开关的外壳,以防触电,本说明旨在引导用户正确进行HAD系列低压复合开关的安装和使用,在使用该产品之前,请认真阅读本说明。

使用条件

  • 环境温度:-25℃至+70℃
  • 海拔高度:不超过3000M
  • 大气条件:空气湿度不超过90%
  • 环境条件:介质无导电尘埃

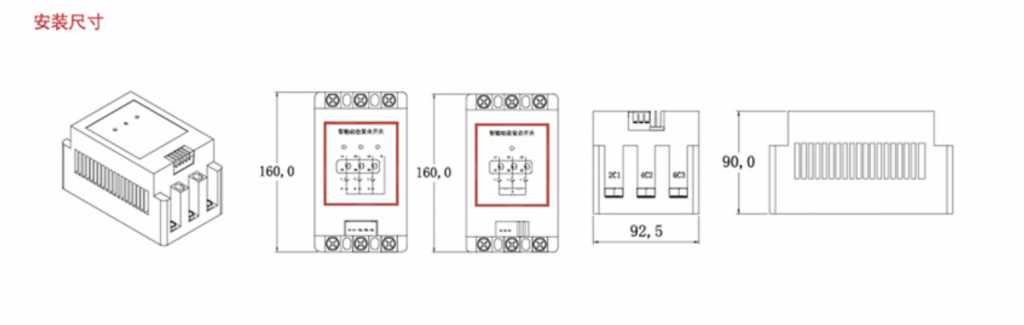

技术参数

分类参数
额定电压AC400V±20%
工作电源 AC400V±20%
额定频率50HZ±10%
额定电流25、32、43、50、63、80、95
T型控制信号DC12V(5-12)/10mA
G型网络通讯按产品设置的地址
使用类别AC-6b
使用寿命100万次
单机功耗≤3VA
接触压降≤100mV
耐压≥3KV
响应时间≤20ms
每次接通与关断间隔≤1S
每次接通与关断间隔 ≤1S
连续两次接通间隔 ≤1S
绝缘等级
在正常大气条件下10MΩ

功能特征

  • 光电隔离:由无功补偿控制器输出的电信号 ,加至复合开关的信号接收端即光电藕合器的输入端 ,完成电光电的转换,从而使信号输入与输出之间实 现隔离 ,由于光电辑合器以光为媒介传输信号,输出信号对输入端无反馈 ,输入端和输出端之间有高绝缘电 阻和很小的分布电容所以电气隔 离性好 ,抗干扰能力强;
  • 缺相保护:电源缺相时,复合开关拒绝闭合;复合开关正常运行后若出现缺相则自动断开 (非指开关输出端与电容器负载缺相);
  • 失压保护:复合开关在正常工作时遇系统断电,复合开关将自动断开;
  • 自诊断故障保护:复合开关自动监控噶保持继电器的运行状态,若出现故障   ,则拒绝闭合或自动断开;
  • 状态指示:绿灯闪 :电源正常 ,待机状态 ;红灯闪/指示灯不亮· 电源异常;投切成功· 绿灯常亮 ;投切故障:红灯常亮;
  • 相位识别:当第一次上电后,绿灯闪一次后,后续还是闪绿灯 ,表示相位正确 ,如果闪一次后 ,后面闪红灯 ,表示相位不正确 ,红灯交闪5次,进行相 位识别 ,5次后将闪绿灯 ,相闪识别完成,开关可以正常投切。
  • 过零投切:当复合开关接到无功补偿控制器投合指令时 ,通过逻辑判断 ,自动寻找过零点,可控硅导遇 ,然后并接碰保持继电器触点闭合。可控硅再关闭。当复合开关再次接到控制器切断指令时,通过逻辑判断 ,可控硅再次导通  ,然后并接璐保持后滋保持继电器触点断开,按程序自动找零断开可控硅,从而实现过零投切功能;
  • 无谐波,低功耗运行:复合开关投入与断开瞬间由可控硅完成  ,电容器导通运行期间由磁保持继电器触点吸合完成,可控硅在瞬间导通无功耗 ,无谐波产生 ,而碰 保持继电器一旦被脉冲信号触发吸合即有碰保持功能 ,无需维持电压 ,故线圈无功耗。且触点容量大接触电阻小,因而不发热。

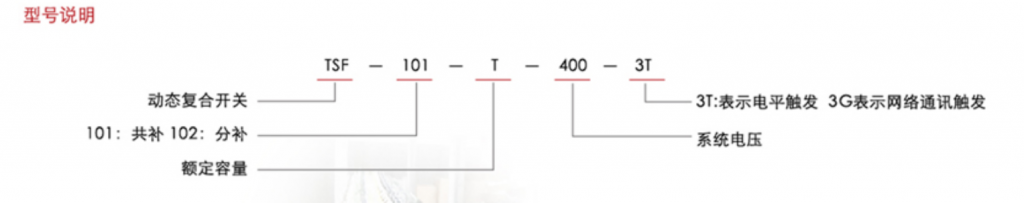

■ 复合开关与电容器的配置表

类型型号额定电流(A)适配电容器容量 适配电容器容量
三相共补TSF-101-10-400-3(T/G)25≤12KVAR/3线电压380V
三相共补 TSF-101-15-400-3(T/G) 32
≤16KVAR/3

线电压380V
三相共补 TSF-101-20-400-3(T/G) 43
≤20KVAR/3

线电压380V
三相共补 TSF-101-30-400-3(T/G) 63
≤30KVAR/3

线电压380V
三相共补 TSF-101-40-400-3(T/G) 80
≤40KVAR/3

线电压380V
三相共补 TSF-101-50-400-3(T/G) 95
≤50KVAR/3

线电压380V
分相补偿TSF-102-3*5-220-3(T/G)25≤3*5KVAR/Y相电压220V
分相补偿
TSF-102-3*6-220-3(T/G)
32
≤3*6KVAR/Y

相电压220V
分相补偿
TSF-102-3*7-220-3(T/G)
43
≤3*7KVAR/Y

相电压220V
分相补偿
TSF-102-3*8-220-3(T/G)
50
≤3*8KVAR/Y

相电压220V
分相补偿
TSF-102-3*10-220-3(T/G)
63
≤3*10KVAR/Y

相电压220V
分相补偿
TSF-102-3*13-220-3(T/G)
80
≤3*13KVAR/Y

相电压220V
分相补偿
TSF-102-3*15-220-3(T/G)
95
≤3*15KVAR/Y

相电压220V
