智能无功功率补偿控制器

智能无功功率补偿控制器

4月 25, 2019 电能质量 by howcore

产品概述

  • CW-G系列共补型补偿控制器主要用于平衡电网无功功率补偿的自动控制,它可以减少线损,提高变压器的利用效率,稳定用户的端电压,提高供电质量。
  •  CW-F系列分相补偿控制器主要用于电网不平衡无功功率补偿的自动控制,它可以减少线损,提高变压器的利用效率,减小3相无功的不平衡度,稳定用户的端电压,提高供电质量。同时具备全共补、全分补、共分混合3种补偿模式。
  • 全中文操作菜单,大屏幕液晶显示 。自动生成多种报警事件,可将任意报警事件通过节点 或声音实现提醒用户的功能。高质量的同名端与相位自动识别功能 ,可为用户节约大量的售后服务成本。各型号控制器都带温度调节控制功能可免去电容柜温度控制调节器一台 。直流电压输出型控制器具有防控制信号短路功能,一旦用户将控制线与控制公共端直接连接,当输出回路有效时,控制器将立即报警,同时禁止所有控 制信号的输出直到重新开机为止 。本控制器还具有谐波检测及保护功能。所有控制参数都受密码保护 ,可防止非专业人员修改控制参数导致的异常。
  • 一台主机最多可带3台副机 ,最大输出回路可达96路。主机功能、副机功能、通讯功能等可通过外插扩展模块来实现 。提供RS485硬件标准和MODBUS-RTU 报文协议标准的通讯功能 ,同时具备AB通讯线极性自动识别,可实现远程投切、状态监控、参数修改等功能。应用通过通讯命令驱动投切开关的扩展模块,一根通讯线可替代所有控制线的功能,可大大简化电容柜的布线。

特性

  • 共补,分补 ,混合补
  • 动态补偿最快速度 20ms
  • 最小工作电流达 20mA
  • 控制器参数密码保护
  • 信号线接线错误自动纠正
  • 单台最大24回路输出
  • 主辅机最大96回路输出
  • 通讯功能
  • 使用GPRS-DTU模块及云传输实现远程监控
  • 提供113mm与139mm两种开孔尺寸
  • 提供12V有源及节点输出模式
  • 具有谐波检测及保护
  • 提供可编程声音报警提示
  • 提供可编程节点报警提示
  • 提供电压及电流信号3-31 次奇数次谐波参数
  • 提供电压电流信号波形数据
  • 提供散热风机驱动
  • 实现网络驱动投切
  • 弹簧式接线端子

控制器技术参数

  • 电源电压范围 额定AC380V(Ua-Uc)-15%到20%
  • 信号电压范围 :额定AC220V(AC50V-265V)
  • 信号电流范围 :0.02-5.SA
  • 信号输入模式 :3相2线
  • 工 作 频 率 : 45-65Hz
  • 最小信号电流 :20mA
  • 节点输出容量:AC220V/5A  (含风机控制节点)
  • 有源输出容量:-12V/8mA  (以V端子为零电压参考)
  • 最快响应时间 :21 mS(仅限有源输出型)
  • 整机消耗能量 :<8VA
  • 最小嵌入开孔尺寸:1 12.5mm ×1 12.5mm(M型)与138mm×138mm
  • 嵌入深度 55mm(S型) 与 55mm
  • 面板尺寸 :120mm ×120mm(M型} 与 146mm ×146mm
  • 防护等级:IP30
  • 安装方式;嵌入式安装倒钩附件螺丝固定
  • 单机最大输出回路:24
  • 主副机最大输出回路:96
  • 电流信号输入阻抗:<0.01 欧姆 注:对于有源输出型控制器,只要总的输出电流不大于总回路数乘8mA,允许单回路输不大于 20mA的电流。比如总输出为24回路的控制器,允 许的总输出电流为24 ×8=192mA 如用户只使用到 10个回路 ,则每个回路允许输出192/l0=19.2mA的电流。

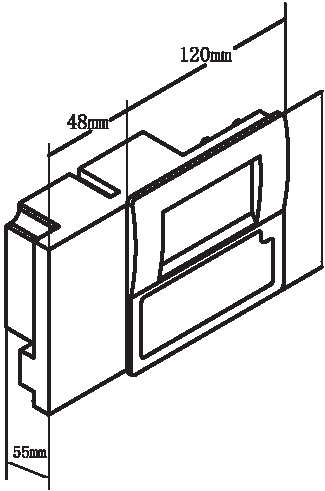

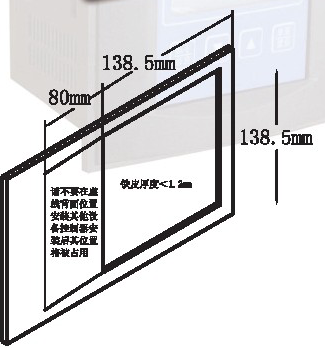

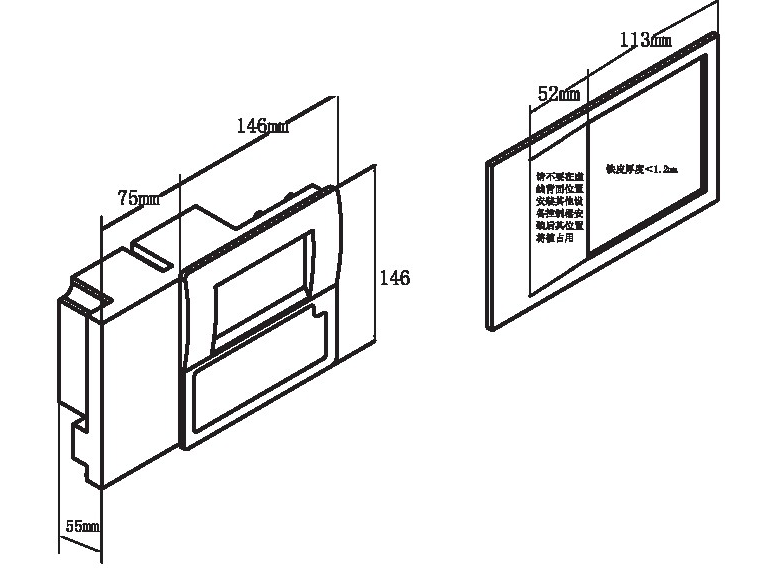

产品尺寸图

型号特征

型号节点输出有源输出网络输出输出回路开孔尺寸支持扩展模块接线图
CW20MS12CTGM12113*113
11.1 12CTGM接线图
CW20MS18CTGM18
113*113


11.2 18CTGM接线图
CW20MS18CTG18138.5*138.5
11.3 18CTG接线图
CW20MS24CTG24
138.5*138.5

11.4 24CTG接线图
CW20MS12DTGM12
113*113

12.1 12DTGM接线图
CW20MS18DTGM18
113*113

12.2 18DTGM接线图
CW20MS18DTG18
138.5*138.5

12.3 18DTG接线图
CW20MS24DTG24
138.5*138.5

12.4 24DTG接线图

型号

节点输出

有源输出

网络输出

输出回路

开孔尺寸

支持扩展模块

接线图
CW20MS12CTFM12
113*113

11.1 12CTFM接线图
CW20MS18CTFM18
113*113

11.2 18CTFM接线图
CW20MS18CTF 18
138.5*138.5

11.3 18CTF接线图
CW20MS24CTF24
138.5*138.5

11.4 24CTF接线图
CW20MS12CTFM12
113*113

12.1 12DTFM接线图

CW20MS18DTFM
18
113*113

12.2 18DTFM接线图
CW20MS18DTF18
138.5*138.5

12.3 18DTF接线图
CW20MS24DTF 24
138.5*138.5

12.4 24DTF接线图

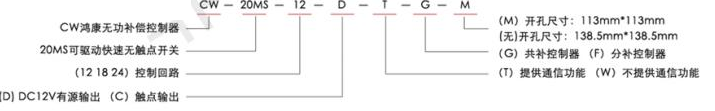

型号说明
