直流电抗器(DCR)

直流电抗器(DCR)

■产品概述

直流平波电抗器用于整流回路之中,抑制整流后的波纹脉动分量,并使整流后的电流连续不断,改善输出的支流波形,保证直流设备的正常运行。

■产品应用

  • 改善电容滤波造成的输入电流波形畦变;
  • 减少和防止因冲击电流造成整流桥损坏和电容过热;
  • 提高功率因素,降低直流母线交流脉冲;
  • 限制电网电压的瞬变;
  • 与并联连接的电容一起共同抑制或滤掉直流中纹波,以排除对负载的不利影响。

■ 技术规格

  • 工作电压:220VAC-1140VAC
  • 工作频率:50/60Hz.
  • 工作电流:3A-1600A
  • 绝缘等级:class F,H
  • 使用环境:-10…+45℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃,额定电流降低2%
  • 防护等级:IP00-IP22
  • 最大电流:1.5×额定电流,持续60S
  • 噪音:≤65dB
  • 温升:≤85K
  • 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞狐击穿(工厂测试)
  • 绝缘电阻:1000VDC绝缘阻值≥100MΩ
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃,相对湿度不超过90%
  • 周围无有害气体,无易燃易爆物品
  • 周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

■ 执行设备

  1. IEC289:1987 Reactor
  2. GB10229-88 Reactor(eqvIEC 289:1987)
  3. JB9644-1999 Reactors used for semiconductor electrical driving

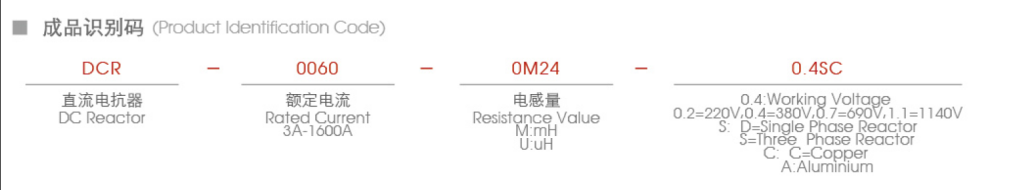

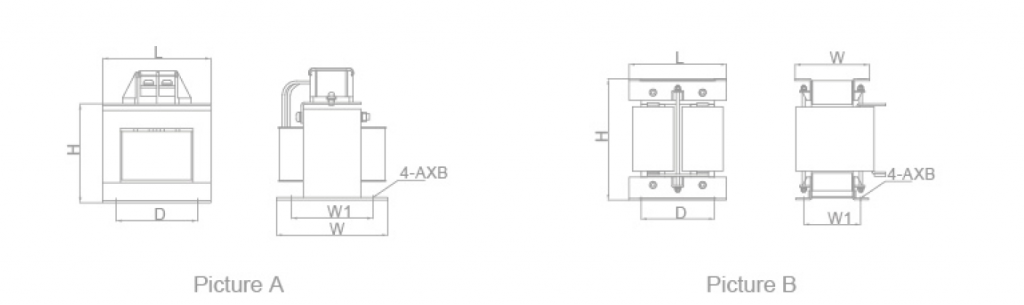

■ 产品尺寸图

电抗器型号图号适配功率(KW)额定电流电感量(mH)绝缘等级尺寸±5mm(L)DWW1HA*B
DCR-0010-6M30-0.4DC图A4106.3F、H10080100701256*11
DCR-0015-3M60-0.4DC图A5.5153.6F、H 11087120701356*11
DCR-0020–3M60-0.4DC图A7.5203.6F、H 11087120701356*11
DCR-0030-2M00-0.4DC图A11302F、H 11087120701356*11
DCR-0040-2M00-0.4DC图A15402F、H 11087120701356*11
DCR-0040-1M30-0.4DC图A18.5401.3F、H 11087120701356*11
DCR-0050-1M08-04DC图A22501.08F、H 12095135851458.4*13
DCR-0065-0M80-0.4DC图A30650.8F、H 138111150851708.4*13
DCR-0080-0M70-0.4DC图A37800.7F、H 138111150851708.4*13
DCR-0100-0M54-0.4DA图A451000.54F、H 138111150851708.4*13
DCR-0120-0M45-0.4DA图A551200.45F、H 155125160901959*18
DCR-0160-0M36-0.4DA图B751600.36F、H 165100130982159*18
DCR-0200-0M33-0.4DA图B902000.33F、H 165100130982159*18
DCR-0250-0M26-0..4DA图B1102500.26F、H 21017615011525511*18
DCR-0300-0M26-0.4DA图B1323000.26F、H 21017615011525511*18
DCR-0350-0M17-0.4DA图B1603500.17F、H 21017615011525511*18
DCR-0450-090U-0.4DA图B1854500.09F、H 22019115011528011*18
DCR-0500-060U-0.4DA图B2205000.06F、H 22019115011528011*18
DCR-0650-050U-0.4DA图B3006500.05F、H 23020816012528011*18
DCR-0800-050U-0.4DA图B380/4008000.05F、H 25020024514432011*18
DCR-1000-050U-0.4DA图B45010000.05F、H 25020028014636011*18
DCR-1200-050-0.4DA图B50012000.04F、H 25020028016439011*18
