交流输入电抗器(ACR)1204

交流输入电抗器(ACR)1204

■产品概述

进线电抗器可被用于给线路电源提供改进的过载保护,并能减少变频器产生的电流谐波失真。提高输入电源的功率因素,减少高次谐波,抑制变频器在电源设备上的浪涌。

■ 产品应用

特别在下列环境下推荐使用进线电抗器:

  • 几个变频器并联紧密联系
  • 线路电源有来自其他设备的明显扰动(干扰,过电压)
  • 线路电源各相之间存在电压不平衡,超过额定电压的1.8%
  • 在同一线路上安装有大量的变频器
  • 减小cos∮校正电容器上的过载,如果装置中含有一个功率系数校正设备

■ 技术规格

  • 工作电压:220VAC-3300VAC
  • 工作频率:50/60Hz.
  • 工作电流:3A-1600A
  • 绝缘等级:classF,H
  • 防护等级:IP00-IP22
  • 压降:<4%大于此范围会引起转矩损失
  • 最大电流:1.5×额定电流,持续60S
  • 噪音:≤65dB
  • 温升:≤85K
  • 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿(工厂测试)
  • 绝缘电阻:1000VDC绝缘阻值≥100MΩ

■ 执行标准

  1. IEC289:1987 Reactor
  2. GB10229-88 Reactor
  3. JB9644-1999 Reactor used for semiconductor electrical driving

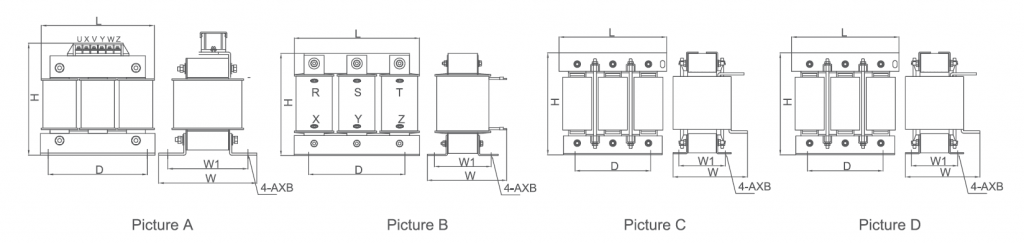

■ 产品尺寸图

380V输入电抗器

电抗器型号图号适配功率(KW)额定电流(A)电感量(mH)压降(%)绝缘等级尺寸±5mm(L)DWW1HA*B
ACR-0005-2M80-0.4SC图A1.552.82F、H1159095701356*11
ACR-0007-2M00-0.4SC图A2.2722F、H 1159095701356*11
ACR-0010-1M40-0.4SC图A3.7101.42F、H 1159095701356*11
ACR-0015-0M94-0.4SC图A5.5150.942F、H 1159095701356*11
ACR-0020-0M70-0.4SC图A7.5200.72F、H 1559095701356*11
ACR-0030-0M47-0.4SC图B11300.472F、H 15595130631356*15
ACR-0040-0M36-0.4SC图B15400.362
F、H
15595140761356*15
ACR-0050-0M28-0.4SC图B18.5500.282F、H 15595140761356*15
ACR-0060-0M24-0.4SC图B22600.242F、H 195120150721658.5*20
ACR-0080-0M18-0.4SC图B30800.182F、H 195120150921658.5*20
ACR-0090-0M16-0.4SC图B37900.1562F、H 195120150921658.5*20
ACR-0120-0M12-0.4SA图C451200.1172F、H 2301501708322011*18
ACR-0150-094U-0.4SA图C551500.0942F、H 2301501708822011*18
ACR-0200-070U-0.4SA图C752000.072F、H 2501821759823011*18
ACR-0250-056U-0.4SA图C1102500.0562
F、H
2501821759823011*18
ACR-0290-048U-0.4SA图C1322900.0482
F、H
29021420010225011*18
ACR-0330-042U-0.4SA图C1603300.0422F、H 29021420010225011*18
ACR-0390-036U-0.4SA图C1853900.0362F、H 29021420510725011*18
ACR-0490-028U-0.4SA图C2204900.0282F、H 32024323012532012*20
ACR-0600-024U-0.4SA图C2806000.0242F、H 32024325014032012*20
ACR-0660-022U-0.4SA图C3006600.0222F、H 32024325014032012*20
ACR-0800-17U5-0.4SA图D3808000.01752F、H 36526028013539015*25
ACR-1000-014U-0.4SA图D45010000.0142F、H 36526028014039015*25
ACR-1200-11U7-0.4SA图D55012000.01172F、H 39526034016039015*25
ACR-1600-08U6-0.4SA图D63016000.00862F、H 39526034016043515*25

690V输入电抗器

电抗器型号图号适配功率(KW)额定电流(A)电感量(mH)压降(%)绝缘等级尺寸±5mm(L)WHDW1A*B
ACR-0005-5M60-0.7SC图A3.755.62F、H1558018095616*15
ACR-0007-4M00-0.7SC图A5.5742F、H 1558018095616*15
ACR-0010-2M80-0.7SC图A7.5102.82F、H 1558020095636*15
ACR-0015-1M87-0.7SC图A11151.872F、H 1558020095636*15
ACR-0020-1M40-0.7SC图B15/18.5201.42
F、H
15513013595766*15
ACR-0030-0M93-0.7SC图B22300.932F、H 195130165120728.5*20
ACR-0040-0M70-0.7SC图B30400.72F、H 195130165120728.5*20
ACR-0050-0M56-07SA图B37/45500.562F、H 195150165120928.5*20
ACR-0060-0M47-0.7SA图B55600.472F、H
195150165120928.5*20
ACR-0080-0M35-0.7SA图C75800.352F、H 1951701651201128.5*20
ACR-0120-0M23-0.7SA图C1101200.232F、H 25019023018211311*18
ACR-0150-0M19-0.7SA图C1321500.192F、H 29021025021410711*18
ACR-0200-0M14-0.7SA图C160/1852000.142F、H 29022025021411711*18
ACR-0250-0M11-0.7SA图C2202500.112F、H 32024028024313012*20
ACR-0290-096U-0.7SA图C2402900.0962F、H 32025028024314012*20
ACR-0330-085U-0.7SA图C280/3003300.0852F、H 32025028024315012*20
ACR-0390-072U-0.7SA图C3803900.0722F、H 32026032024315012*20
ACR-0490-057U-0.7SA图C4504900.0572F、H 36528534026015515*25
ACR-0600-047U-0.7SA图D5506000.0472F、H 36532034026018515*25
ACR-0660-042U-0.7SA图D6306600.0422F、H 36532034026018515*25

*备注:其他规格尺寸,可根据客户要求制造
